Tutorial de Arduino defusable bomba (cuenta regresiva) (4 / 9 paso)

Paso 4: Probar el circuito en protoboard

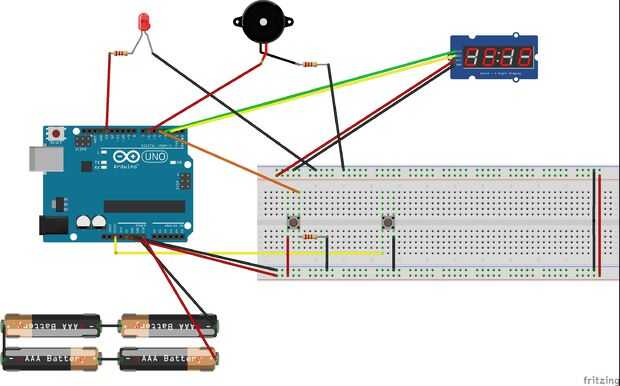

Conectar cada cosa como ves en la imagen.

El botón de reset no está en el bosquejo. eso es porque utilizamos los pines de reset en el arduino.

Podríamos hacerlo en el bosquejo. pero creo que esto es una manera rápida y fácil para reajustar la bomba.

Pines de Arduino:

PIN 13 - Led

PIN 6 - zumbador

Pin 4 - botón de cuenta regresiva

PIN 3 - Clk (exhibición)

Pin 2 - Dio (exhibición)

RST - Reset botón (utilizar el pin de reset, en mi nano clones se llaman primero. En un arduino uno lo tengo dice RES)
