Tutorial de Arduino Ethernet Shield (2 / 5 paso)

Paso 2: Características de escudo

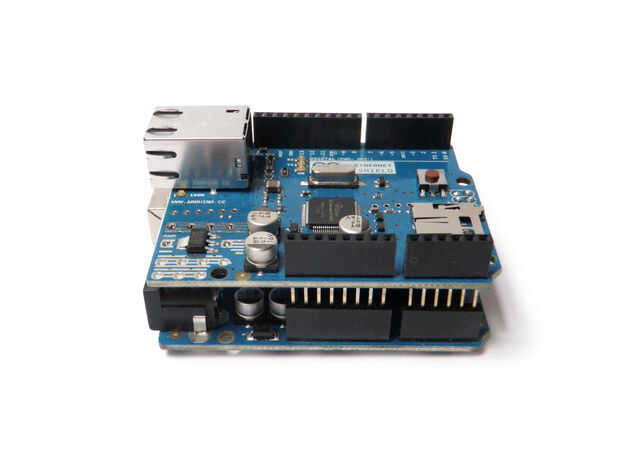

El Ethernet Shield se basa en el chip W51000, que tiene un buffer interno de 16K. Tiene una velocidad de conexión de 10 / 100Mb. Esto no es la conexión más rápida alrededor, pero también es nada a la nariz en el.

Depende de la biblioteca Arduino Ethernet, que viene con el entorno de desarrollo.

También hay una a bordo ranura micro SD que le permite almacenar un heck-de-a-lot de datos y servir sitios web usando sólo su Arduino. Esto requiere el uso de una biblioteca externa de la SD, que no viene incluido con el software. Uso de la tarjeta SD no está cubierto en este Instructable. Sin embargo, está cubierta en el paso 8 de la tarjeta de Wireless SD instructable.

La Junta también tiene espacio para la incorporación de una potencia sobre módulo de Ethernet (PoE), que le permite apagar su Arduino sobre una conexión Ethernet.

Para una descripción técnica completa, consulte la página oficial de Ethernet Shield .
