Paso 5: Configuración y uso del software

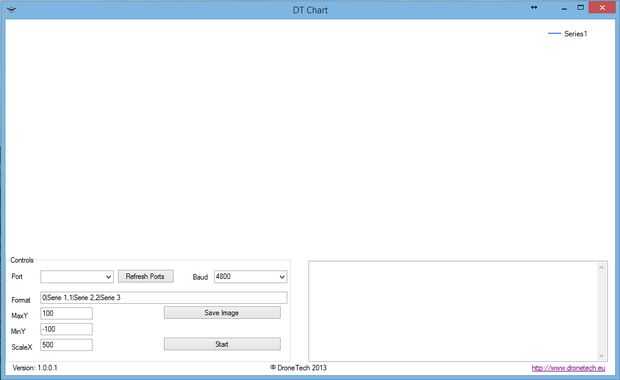

Aquí tienes que configurar la información de tu Arduino para configurar la adquisición de datos en el programa.
Puerto - el puerto en el que se conecta la placa Arduino.
Velocidad - la velocidad en baudios se ha definido en su bosquejo. Definí "9600" baudios en la mía.
-Formato de los datos tienen que ser con formato CSV. en este caso, hay un solo valor. "0| Potenciómetro"el número"0"es la posición en la cadena CSV y el nombre es de su elección, en este caso,"Potenciómetro".
MaxY - desde el máximo voltaje analógico que Arduino es de 5V, se corresponde con un entero de 1024.
MinY - desde el voltaje analógico de min que el Arduino Lee es 0V, se corresponde con un entero de 0.
ScaleX - elegir lo que más le convenga mejor, siempre lo dejo en default
Ahora pulsa start y empieza a analizar sus valores impresos!
Puede guardar la imagen del gráfico en cualquier momento.
Espero que este tutorial le ayudó en su búsqueda en el mundo de Arduino.
No dude en preguntar cualquier cosa sobre el proyecto. =)
