Paso 1: Configuración cadencia
Creación de una nueva biblioteca:
1. cambie el directorio a la carpeta del proyecto escribiendo "cd {proyecto DIR}" en una terminal
• {PROYECTO DIR} es el directorio de proyecto de laboratorio que fue creado en el laboratorio 1. Este es el directorio que cadencia debe ser siempre funcionó y que contiene cada carpeta de la biblioteca.
2. cadencia de inicio escribiendo en "virtuoso &" en el terminal
3. crear una nueva biblioteca yendo a archivo ⇒ ⇒ nueva biblioteca
• La barra de menús se encuentra en la parte superior de la pantalla de administrador de la biblioteca

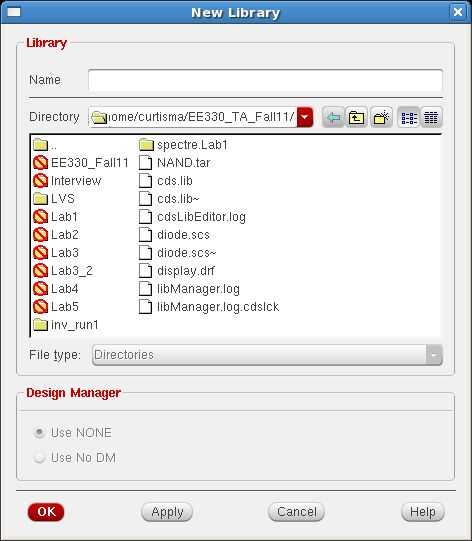

4. nombre de la biblioteca "Laboratorio 4" [Fig. 1]
5. Haga clic en aceptar
6. Seleccione "Fije a una biblioteca existente de la tecnología" [Fig. 2]
• Esta es la biblioteca de tecnología que define las reglas de diseño, modelos de dispositivo y parámetros de fabricación. También proporciona un número de células estándar útiles.
7. Haga clic en aceptar
8. Seleccione "NCSU_Techlib_ami06" [Fig. 3]
9. Haga clic en aceptar
Ahora la nueva biblioteca aparecerá en la pantalla Library Manager y está lista para las células añadido.
