Paso 4: Verificar diseño

El paso final del diseño de un inversor es para verificar que el componente fue diseñado correctamente. Hay dos pruebas principales que deben ser completados para verificar el diseño. La primera es la comprobación de reglas de diseño o República Democrática del Congo. La República Democrática del Congo se comprueba para asegurarse de que ninguna de las reglas de diseño que determinan cómo se puede dibujar el diseño han sido violada. Estas reglas incluyen muchas reglas diferentes, pero algunos tipos comunes incluyen requisitos de espacio mínimo, tamaño de la mínima función y requisitos del área. La segunda prueba que debe realizarse es la disposición contra diagrama esquemático o prueba LVS. Esta prueba compara la distribución que se diseña y comprueba que coincide con el esquema. Para pasar esta prueba el esquema debe tener tamaños de dispositivo equivalente y parámetros y el diseño deben ser eléctricamente equivalentes al esquema.

Prueba de la República Democrática del Congo:

1. ejecutar la comprobación de la República Democrática del Congo [Fig. 2]

A. Seleccione verificar ⇒ República Democrática del Congo...
B. Haga clic en aceptar

2. check DRC salida en línea de comandos

• Casi todas las distribuciones encontrarán con un tiempo de error la primera que es la República Democrática del Congo funcionó
• La República Democrática del Congo informará de errores en la ventana de comandos [Fig. 3]

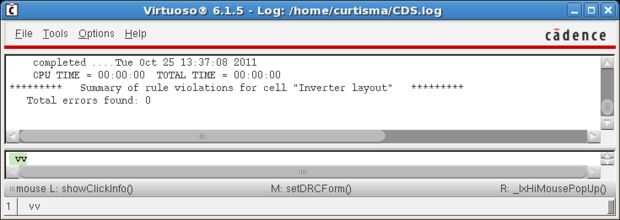

• La República Democrática del Congo no se informe errores encontrados si tiene éxito [Fig. 6]

3. localizar errores en el diseño

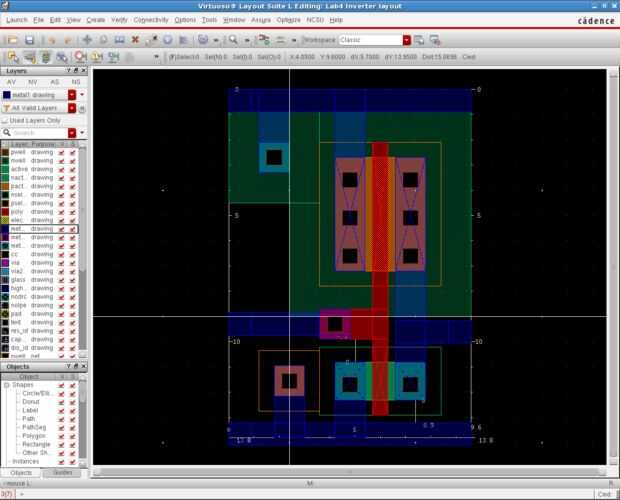

• Los errores son marcados con marcadores blancos de la ventana de diseño [Fig. 4]

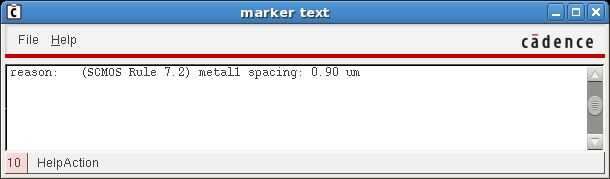

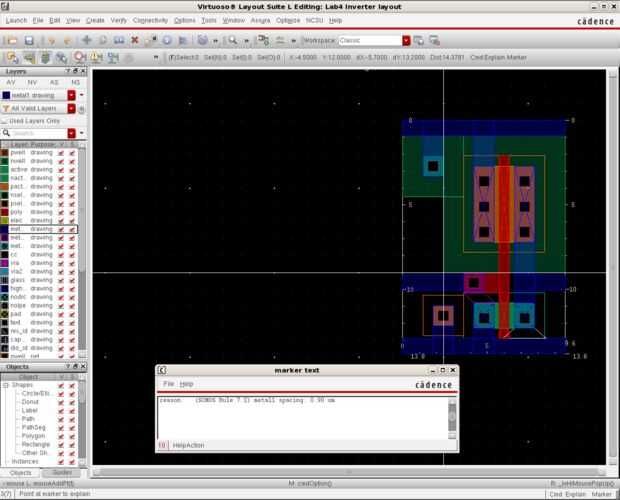

• Los marcadores pueden explicarse seleccionando verificar ⇒ marcadores ⇒ explica y luego haciendo clic en el marcador. Aparecerá un cuadro de texto con una breve explicación del error. [Fig. 5]

4. corregir el error

• Dependiendo del tipo de error que será diferentes soluciones.
• La mayoría de los errores son geométrica en la naturaleza y requieren de la disposición a ser reconsiderada.
• A menudo mueve un rectángulo un poco se arreglo un error.

5. reiterar la RDC prueba y corrección de errores hasta que no haya ningún error

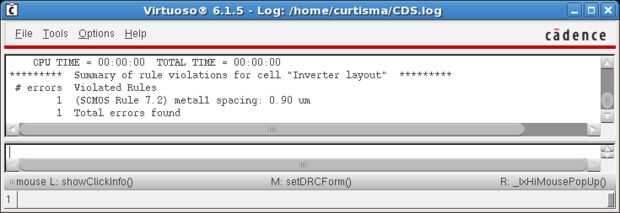

• Un éxito República Democrática del Congo se declara como 0 errores en la ventana de comandos. [Fig. 6]

Prueba de LVS:

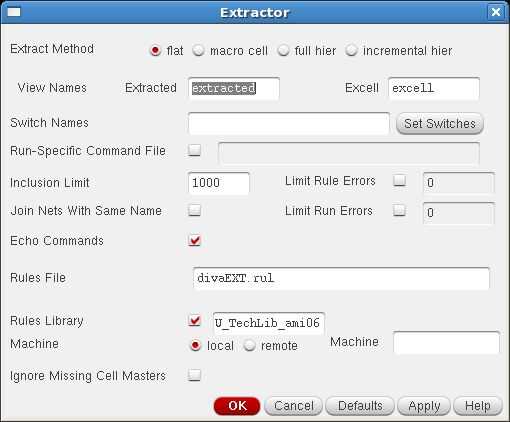

6. extraer el circuito [Fig. 7]

A. Seleccione verificar ⇒ Extracto
B. Haga clic en aceptar

• Extracción estima los parámetros del circuito del esquema basado en el diseño
• Debe ser completada antes de que pueda comenzar una prueba LVS
• El LVS realmente compara la vista extraída del esquema en lugar de la instalación real

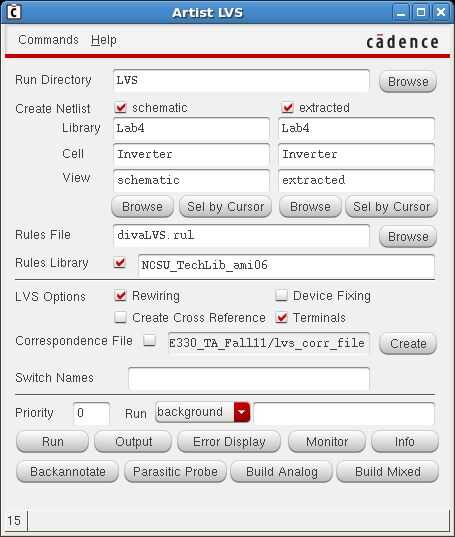

7. Inicio LVS [Fig. 8]

A. Seleccione Comprobar LVS ⇒...
B. Seleccione vista esquemática del inversor
C. Seleccione Vista inversor extraído
D. Haga clic en ejecutar

8. espere la LVS para completar

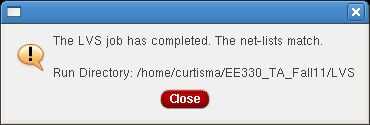

• Cuando el LVS se completa una ventana aparecerá con el estado de la prueba LVS. Si el windoe dice coincide con las "listas de red" indica que el esquema y el diseño son simailar
• Si la ventana de informes de los LVS ha podido ejecutar comprobación de que las instrucciones en el paso 7 se siguieron correctamente. Un error común es elegir el diseño más que el punto de vista extraído.

9. Examine el archivo de salida

A. Seleccione Comprobar LVS ⇒...
B. Seleccione salida [Fig. 8]

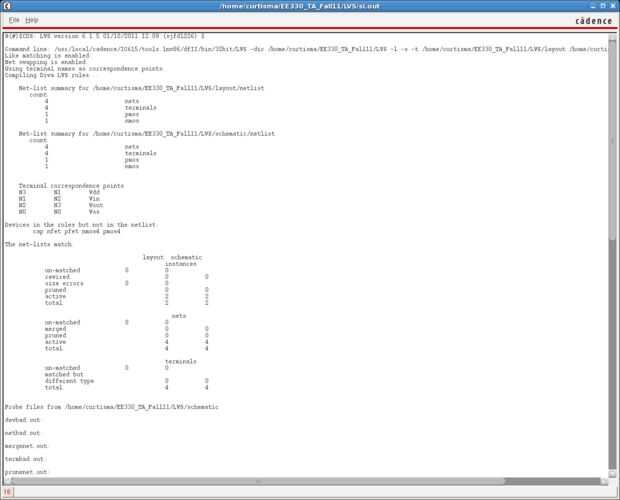

C. examinar archivo salida de errores

• Verifique la "listas de red match"
• Busque indicadores de Error
• El número de dispositivos debe ser equivalente en el esquema y extrajeron los puntos de vista.

10. éxito de documento

• Tomar imágenes de ambas pruebas de verificación del informe de laboratorio
