Tutorial de diodo Varicap y Varicap controlado 555 oscilador (12 / 16 paso)

Paso 12: Los diodos Varicap

Vamos a hacer un divisor de voltaje para controlar la capacitancia de los Varicaps, y que podemos hacer con un potenciómetro de 1MΩ.

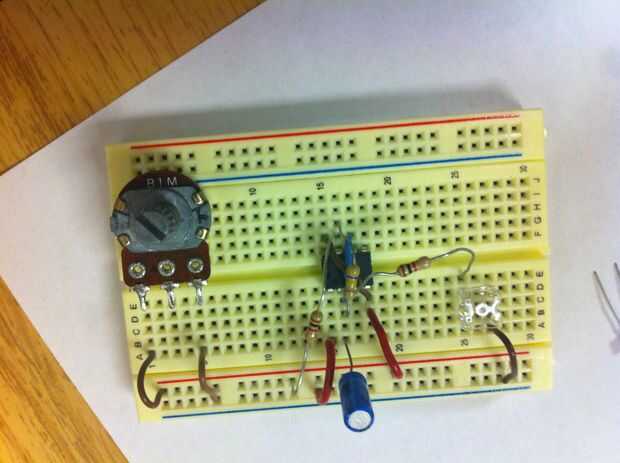

Conecte dos puentes de tal manera que los pines del borde de su potenciómetro se enganchan a + 9V y GND como se muestra en la imagen.
