Paso 2: Construir el tablero de arranque y los componentes de la soldadura

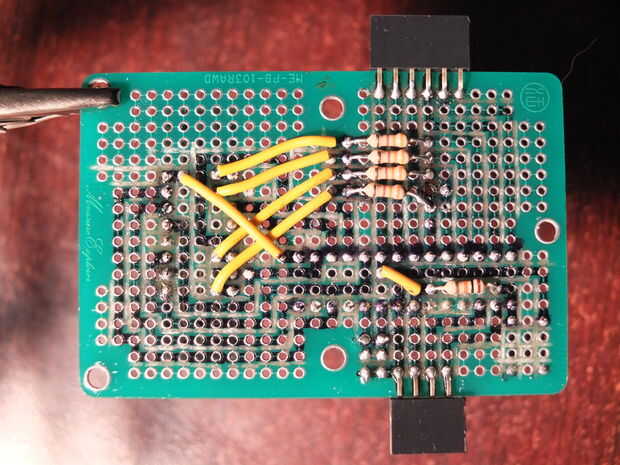

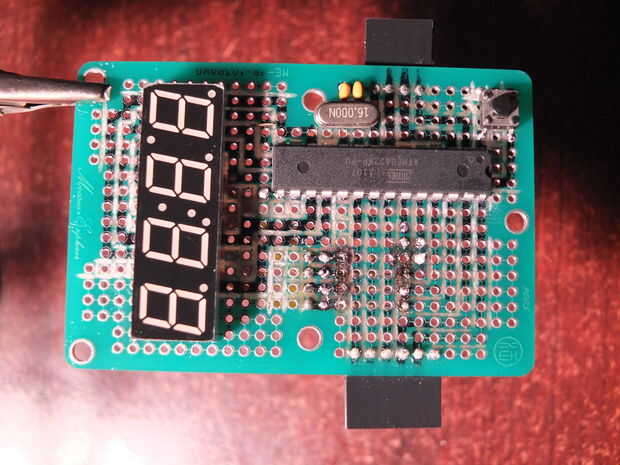

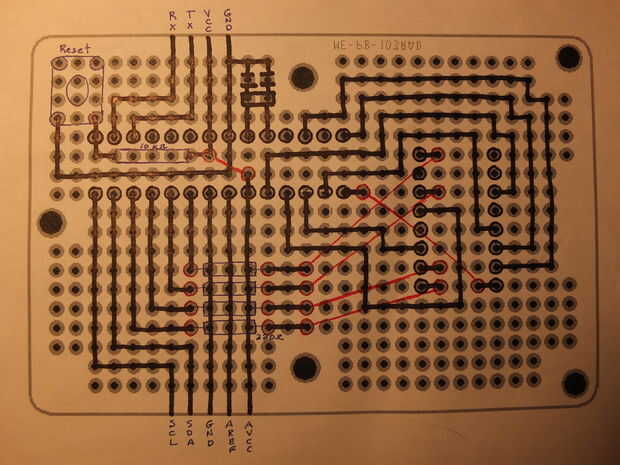

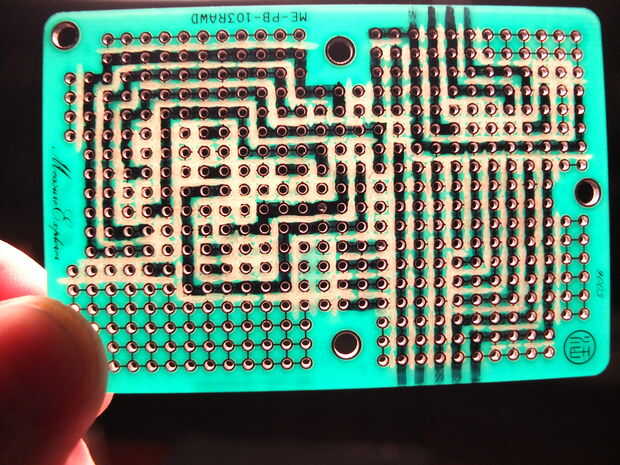

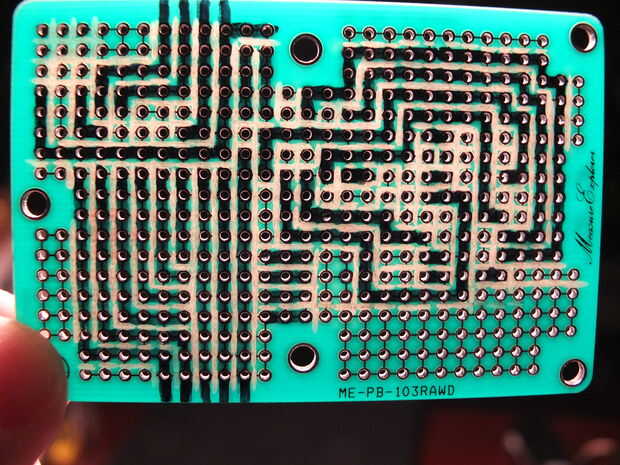

He dado una serie de fotos que muestran el mapa de la Junta que improvisó (usted puede encontrar uno mejor) y el frente y atrás del tablero después utilicé mi dremel para cortar el circuito. La demostración de los dos últimos cuadros frente y parte posterior de la placa acabada. Tiene pernos de cabecera para que puede ser desarrollado, programado y comunicado con. También nota que saqué las resistencias de 330 ohmios que van a los displays de 7 segmentos y reemplazándolas con resistencias de 100 ohmios ya que quería mostrar un poco más brillante.
Vamos a probar la pantalla en el siguiente paso, pero debe tener en cuenta que siempre es mejor probar su código en una configuración protoboard antes de usted cosas a un tablero de arranque de la soldadura. Así cuando las cosas no funcionan correctamente te puede estar seguro de que es su trabajo de cableado y no el código que está fallando.
