Tutorial de ensamblador AVR 2 (1 / 4 paso)

Paso 1: Construir el circuito

En primer lugar usted necesita construir el circuito que estudiaremos en este tutorial.

Esta es la manera está conectado:

PB0 (pin digital 8)---> LED---> R (220 ohmios)---> 5V

PD0 (pin digital 0)---> botón---> GND

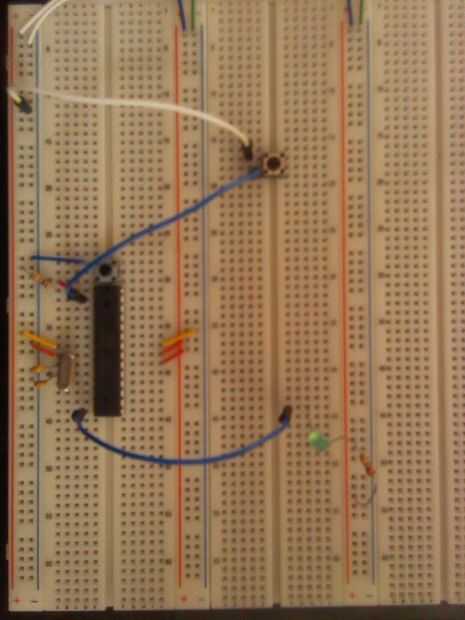

Usted puede comprobar que el LED esté orientado correctamente conectando a la tierra en lugar de PB0. Si no pasa nada luego inversa la orientación y la luz se encienden. Luego vuelva a conectarlo a PB0 y continuar. La imagen muestra cómo se conecta mi arduino protoboard.
