Paso 1: Parte 1: analizador de registro

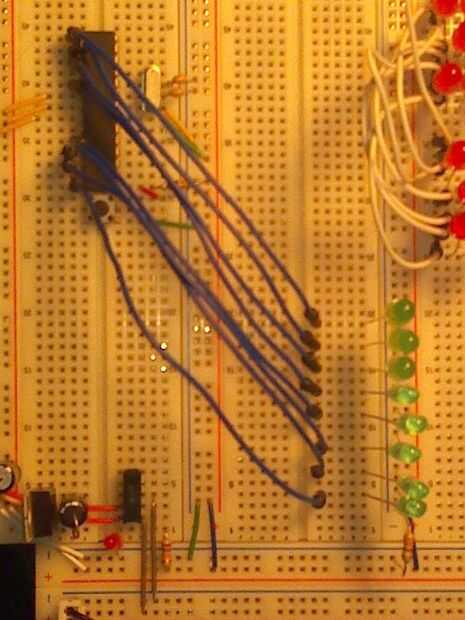

La primera parte de este tutorial es crear lo que llamo un analizador de registro. La imagen muestra el circuito. Ignore los cables blanco y LEDs rojos en la parte superior derecha de la imagen como los que son parte de los dados de Tutorial 4. Aquí queremos concentrar en el LED verde. Ves que tengo 8 LED ' s verdes en una línea. Todos ellos tienen los cátodos conectados al riel GND de la placa y eso carril de tierra está conectado a la tierra de suministro de energía a través de una resistencia de 330 ohm. Los ánodos de cada LED están conectados para separar los puertos del microcontrolador. He utilizado PB1 a través PB4 para los primeros 4 LEDs y PC1 a PC4 durante los últimos 4 LEDs.
Aquí es cómo va a trabajar:
Estableceremos todos estos pernos a la salida a 0V. Entonces cuando queremos un determinado LED luz enviaremos un 1 a eso perno que lo pondrán en 5V y la corriente fluirá a través del LED y luego a través del resistor de 330 ohms a tierra.
Una vez que el circuito entonces podemos pasar al siguiente paso.
