Tutorial de ensamblador AVR 5 (7 / 8 paso)

Paso 7: Diagrama del circuito

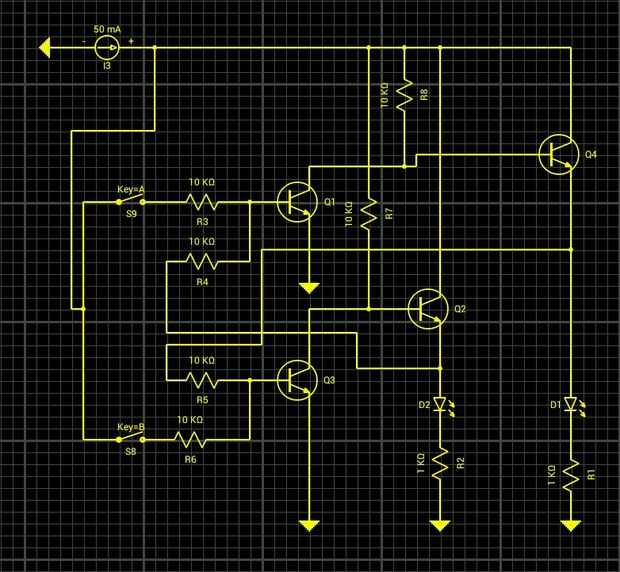

Puedes ver el diagrama del circuito de un Latch SR que hice usando Droid Tesla.

Sé que parece algo complicado pero no es tan malo. Si realizaste el ejercicio 5 en el paso anterior le resultará muy obvio. Lo único que agregué en era más grandes resistencias para limitar la corriente que va a las bases de los transistores.

Ejercicio 6: tomar un protoboard y construir y Latch SR!
