Paso 1: Diseñar un diagrama de cableado
La cosa fresca sobre los tableros de medida Explorer es que si usted toma algunas cosas del tiempo y el mapa al principio usted puede ahorrarse un heck de mucho cableado en el extremo. Así que comenzaremos tomando algún tiempo diseñando nuestro diseño antes de empezar a soldar nada. Con esta clase de tablero, tienes que cortar un montón de alambres de conexión, que no es tan fácil, pero el resultado es un bonito tablero compacto con un mínimo lío de cables enredados.

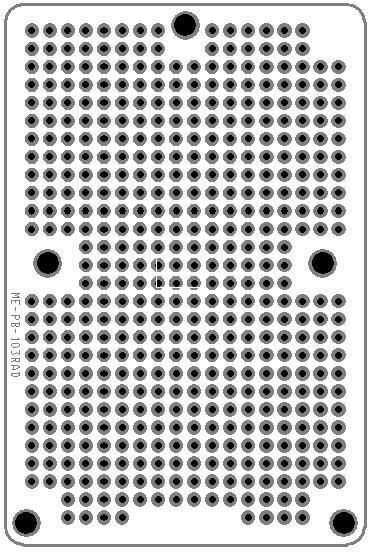

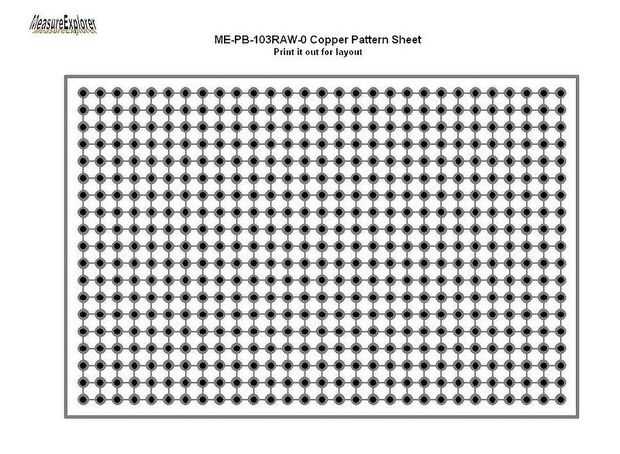

Lo primero que debemos hacer es diseñar nuestro circuito para que se ajuste en el tablero. Una buena manera de hacer esto es descargar el mapa de la Junta y luego usarlo para jugar con diferentes diseños hasta encontrar uno que funcione. Aquí está el diseño de la http://www.bluemelon.com/photo/3483513-T800600.jpg ME-PB-103RAWD y aquí está el diseño de la http://www.bluemelon.com/photo/57107/2297363-T8006 ME-PB-103RAW-0...
También he adjuntado como cuadros.
Hay un número de maneras de diseñar el circuito. La primera es simplemente imprimir el mapa de arriba, coger un bolígrafo o un lápiz y comenzar aprovechando las conexiones. Probablemente tienes que ajustar tus LEDs ATmega328P y cosas a la tarjeta sí mismo primero para que sepa cuánto espacio toman, luego dibujan en el diagrama y a partir de ahí puedes probar varios esquemas de cableado.
La segunda forma podría hacerlo es el mismo que el primero excepto encontrará un programa informático que asignará el cableado para que usando los más recientes algoritmos topológicos.
Por último, la manera que lo hice. Puse los componentes en la Junta primero por lo que sabía el tamaño de las cosas y donde quería cosas. Luego descargar una aplicación para Android llamada "Pizarra" en mi galaxia Tab4, cargado el mapa de la Junta en la misma y luego fui al pub local y jugó alrededor con diseños sobre unas pintas de negro fantasma Oatmeal Stout. :)

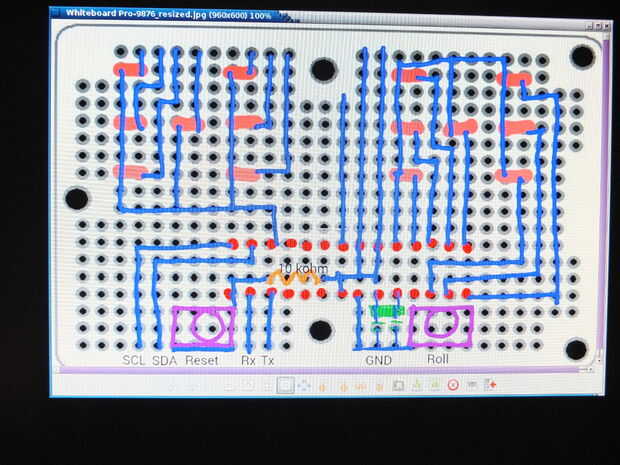

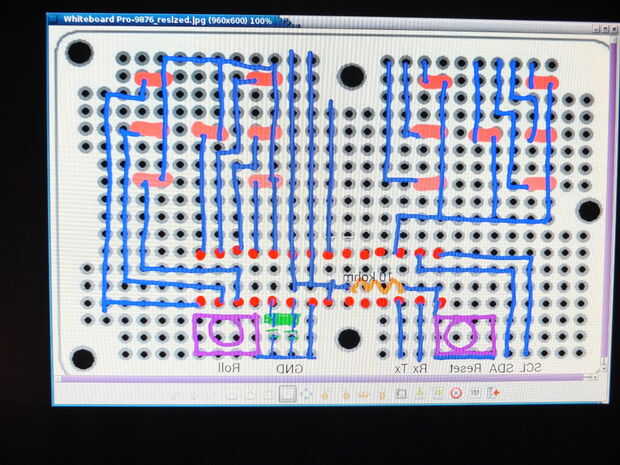

Os muestro el resultado de esto en las dos últimas fotos. Lo bueno de dibujar hacia fuera de esta manera es que cuando mira con su visor de imágenes puede hacer clic en "flip horozontal" y voltea la imagen que le da el diagrama de cableado para el otro lado de la Junta! Muy conveniente para nuestro siguiente paso.
