Paso 2: Cortar el circuito en el tablero

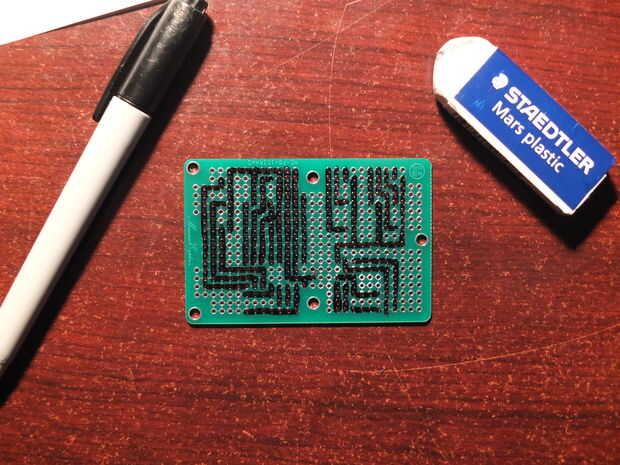

Primero tomar un rotulador y, mediante su diseño que trazó en el paso anterior, dibujar el circuito en el tablero. Es decir, trazar líneas para representar los cables. No dibujes nada en términos de componentes, sólo los cables de conexión como se muestra en la primera foto. Observe que al atornillar para arriba (y si eres algo como yo se atornillar cosas un montón de veces en estos pasos) puede utilizar una goma de borrar y borrar la línea. Hacer esto para ambos lados de la Junta.

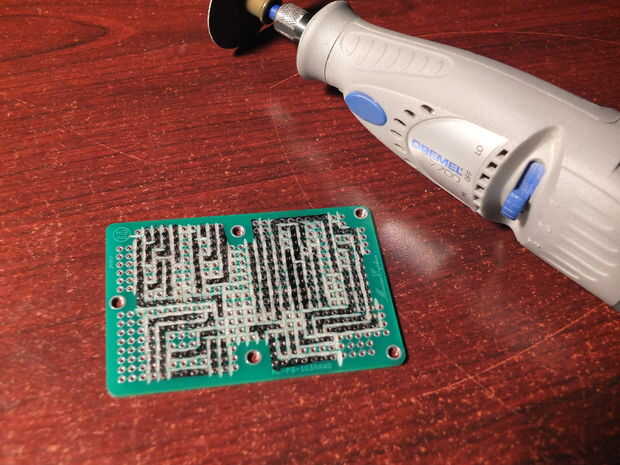

Luego necesitas cortar las conexiones en las líneas. Si te fijas bien en el tablero, verá que cada agujero está conectado a los 4 adyacentes a ambos lados de la Junta para que todos los agujeros en el tablero están conectados uno al otro cuando comience. Por lo que necesitará cortar a lo largo de ambos lados de cada uno de los cables para aislarlos. La forma más común de hacer este corte es con un cuchillo del Exacto. Pero chupar en Exacto cuchillos y probablemente reduciría a mí mismo. Así que utilizo una Dremel con un accesorio de herramienta de corte fino. Me gustaría que tuviera algún tipo de accesorio que llegó a un punto agudo puesto que funcionarían mejor, pero no tengo uno así que usé el accesorio de Sierra de corte de molienda. (Nota añadida: al finalizar este proyecto encontré que el más pequeño "heavy duty corte" cabezales para Dremels funcionan mejor, se ven como pequeños círculos de papel de lija y funcionan como la herramienta de corte se muestra a continuación excepto que son más pequeños de diámetro y lo es mucho más fácil ver y control donde se corte)

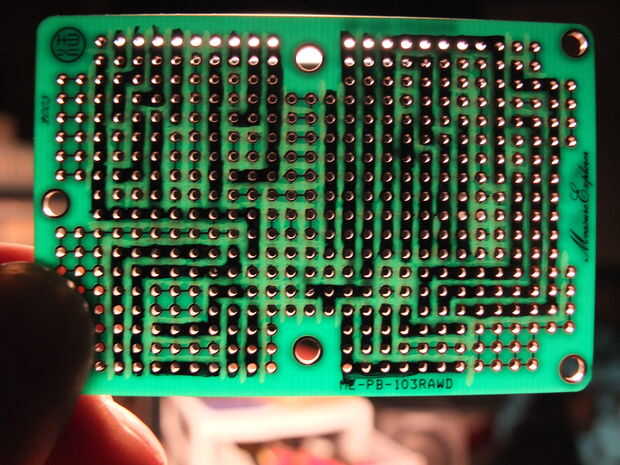

El camino es útil mantener la placa a la luz y asegúrese de que los cables se cortan realmente. Puede ser molesto por el hecho de que hay conexiones en ambos lados de la Junta para que tenga que repetir el proceso de corte otra vez con el otro lado, pero creo que se verá el punto de esto cuando que termine. Hice un montón de errores que cortar los cables que no se han cortado y que el otro lado todavía conectan resulta ser agradable.
Tomará un poco de tiempo y paciencia para cortar el circuito en el tablero pero es una especie de diversión una vez que bueno.
