Paso 3: Soldar los componentes y prueba

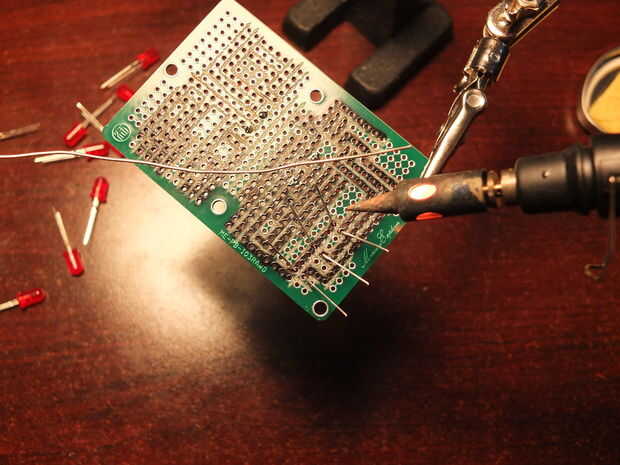

Ahora que se han aislado todos los cables en la placa de circuito puede empezar a soldar sobre los componentes individuales.

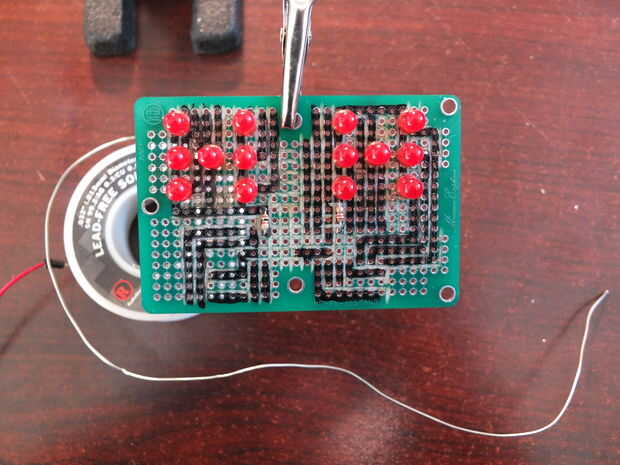

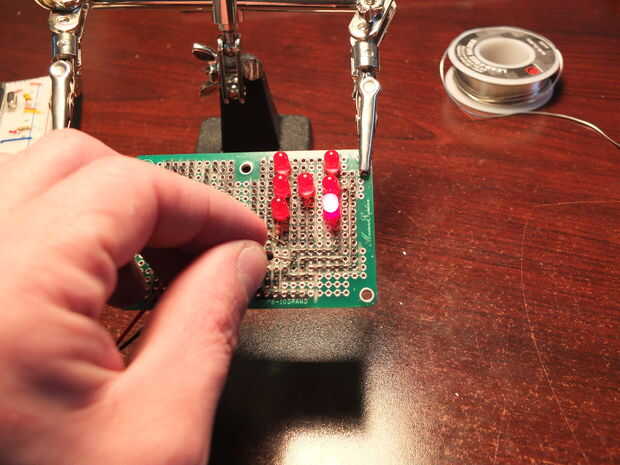

Yo primero soldado en los LEDs de uno de los dados, luego tomé lleva positivo y negativo de mi protoboard y probadas las conexiones para cada LED para asegurarse de que están aislados entre sí y que funcionan.
Del mismo modo con el otro dado.
Entonces alambre la resistencia de cada dado, y el resistor de 10K en la parte posterior de la Junta.

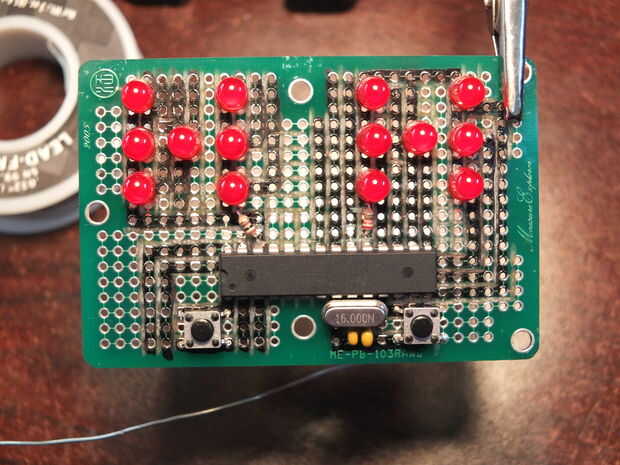

Luego coloque el oscilador de cristal, tapas de 22pf, pulsadores y ATmega328P. Se puede soldar un zócalo del chip y luego encaja su ATmega328P para que se pueda quitar si quieres y reutilizarlo en otra cosa. Yo sólo soldado mi chip a la Junta ya que sé lo que finalmente estamos construyendo con todos estos tutoriales y sé que les va a gustar lo suficiente que no quiero sacar el chip.

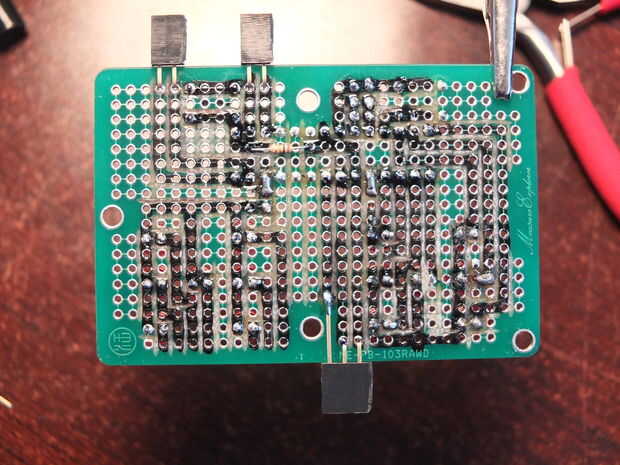

Aviso, mirando en la parte posterior de la Junta, lo que nos une las cabeceras. Usé mucho pines y dóblelos horozontal para que no se peguen fuera de la Junta. Esto es para que puedo eventualmente cubrir la junta al nivel de los LEDs y pulsadores con un envase y no tiene encabezados en el camino. Tenemos un encabezado para Tx, Rx, por lo que podemos programar el chip, tenemos una cabecera para SDA, SCL para que podamos usar 2 cables comunicación más tarde. y tenemos un cabezal de 3 pines de GND AVCC, AREF, en el otro lado de la Junta. Tengo todos los pins de la tierra y pines VCC conectados junto en el chip, así que sólo tenemos una entrada de energía.

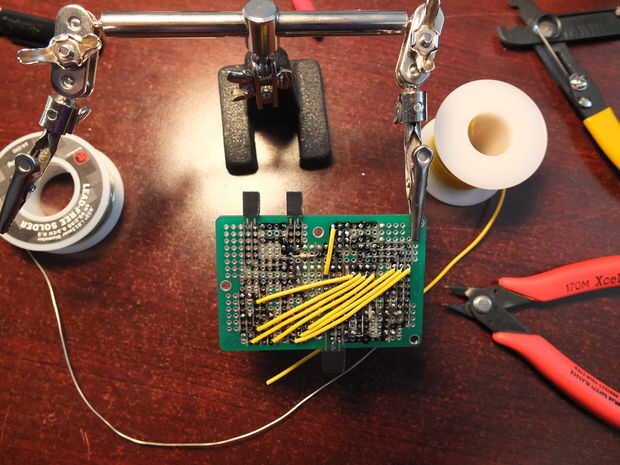

Finalmente una vez que todo está conectado, tenemos cable dado 1 a die2 lo hicimos en el protoboard para que podemos controlar dos dados con sólo 9 pernos.
Ahora tenemos que modificar nuestro código para que controlará esta nueva configuración.
