Paso 3: Cableado de la pantalla de 4 dígitos
Según la hoja de datos, la pantalla de 4 dígitos tiene un avance actual del 60 mA y una tensión de 2,2 voltios. Así que, por el mismo cálculo como antes, podría utilizar una resistencia de 47 ohm si quería. En lugar de ello voy a utilizar a.... hrm... Déjame ver... Qué hay de 330 ohmios.
La forma en que está conectado el display de 4 dígitos es que hay 4 ánodos, uno para cada uno de los dígitos, y el control de pernos que segmento se enciende en cada uno. Puede mostrar 4 dígitos simultáneamente debido a son multiplexadas. En otras palabras, al igual lo hizo para el par de dados y nosotros simplemente encender a través de cada uno de los ánodos a su vez les parpadeará en uno tras otro. Lo hará tan rápido que nuestros ojos no ven el parpadeo y se verá como los cuatro dígitos son en. Sin embargo, sólo estar seguro, la forma en que codificamos es los cuatro dígitos, luego ciclo de ánodos, en lugar de conjunto, mueven, fijar, mover, etc.. De esa manera podemos conseguir una sincronización precisa entre iluminar cada dígito.
Por ahora, vamos a probar que los segmentos de todo trabajan.
Coloque el resistor de 330 ohmios entre el carril positivo de la placa y el primer ánodo en la pantalla. La hoja de datos nos dice que los pines están numerados del 1 al 16 en sentido antihorario a partir de la parte inferior izquierda (cuando usted está mirando la pantalla normalmente... con los puntos decimales a lo largo de la parte inferior) y afirma que los ánodos son números 6, 8, 9 y 12.
Así que conectamos el pin 6 a 5V y luego tomar un plomo negativo desde su tierra y poke que en todos los otros pines y ver que todos los segmentos de encenderá en el dígito lo que corresponde a (que es realmente el segundo dígito de la derecha). Asegúrese de que obtener todos los 7 segmentos y el punto decimal para iluminar.
Ahora pega el cable de tierra en uno de los pasadores para iluminar uno de los segmentos y esta vez moverse la resistencia a los otros 3 ánodos y ver que el mismo segmento se ilumina en cada uno de los otros dígitos.
¿Algo inusual?

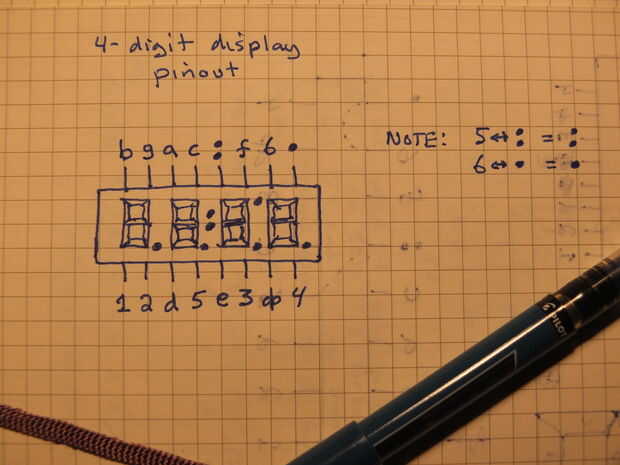

Resulta que el pinout de la hoja de datos es incorrecto. Esto es porque es la hoja de datos y pinout para una pantalla de 12 polos, 4 dígitos. Es decir, una con punto decimal no puntos o superior. La que me dieron cuando pedí es un perno 16, 4 dígitos pantalla. De hecho, en la mía, los ánodos de segmento están en los pines 1, 2, 6 y 8. El ánodo de colon es el pin 4 (pin 12 del cátodo) y el alto ánodo del dp es pin 10 (cátodo es pin 9)
Ejercicio 1: utilizar el cable resistor y de la tierra a que pin corresponde a que segmento y punto decimal en la pantalla lo que conseguimos los segmentos correcta iluminación cuando Codifique un mapa.
La manera que queremos que el mapa de segmentos es exactamente como lo hicimos con la pantalla de 7 segmentos del dígito sobre--no tenemos que cambiar una cosa en el código, código lo único que cambia es cómo se conectan los cables en el tablero. Simplemente enchufe el puerto correcto pines en el microcontrolador al pin correspondiente en el display de 4 dígitos para que, por ejemplo, PB0 todavía va al pin correspondiente al segmento a, PB1 va al segmento B, etc..
La única diferencia es ahora tenemos 4 pines extras para los ánodos ya que simplemente no podemos ir en el riel de 5V más. Necesitamos el microcontrolador para decidir qué dígito obtiene el jugo.
Por lo tanto usaremos PC1, PC2, PC3 y PD4 para controlar los ánodos de los 4 dígitos.

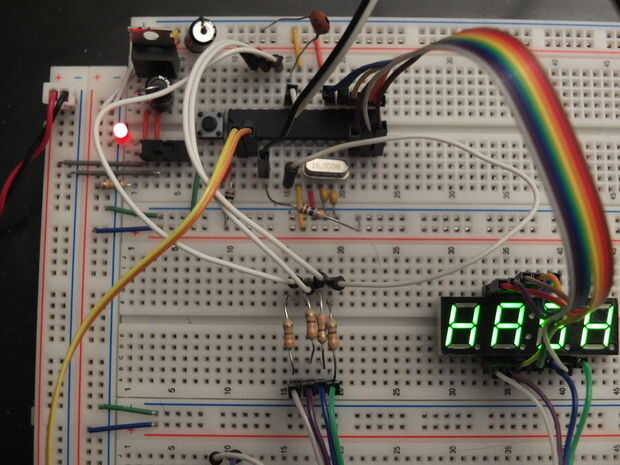

Así podría seguir adelante y conectar los cables. (no olvide las resistencias de 330 ohmios en los cables del ánodo).
