Tutorial de etapa de potencia de 5V de la Breadboard (2 / 5 paso)

Paso 2: Conexión de los empalmes

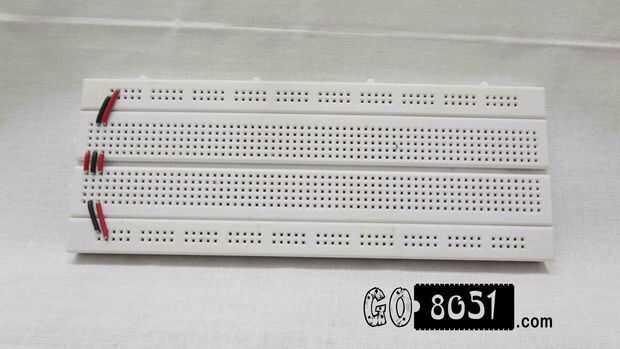

1. recta tu protoboard no importa que esté apuntando en la dirección. Sólo asegúrese de que una vez que haya decidido el lado, no debe cambiarlo que será agitado para operar. Utilizamos cable rojo para las líneas positivas y alambre negro para líneas de tierra.

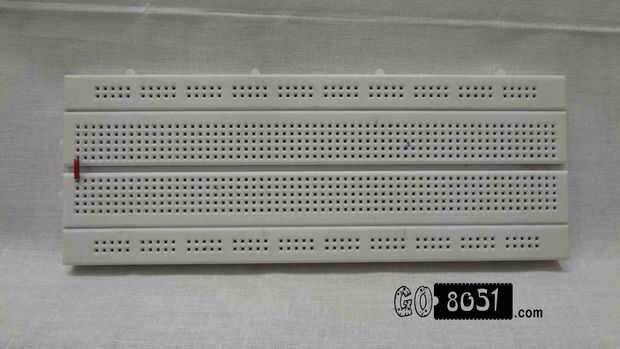

2. ahora el siguiente paso es al pin de los cables de tierra.

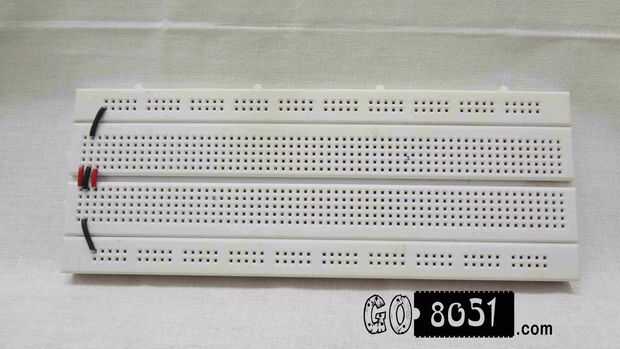

3. ahora vamos a terminar con la tercera línea que será la línea de salida de donde + 5v se regulará en el protoboard.

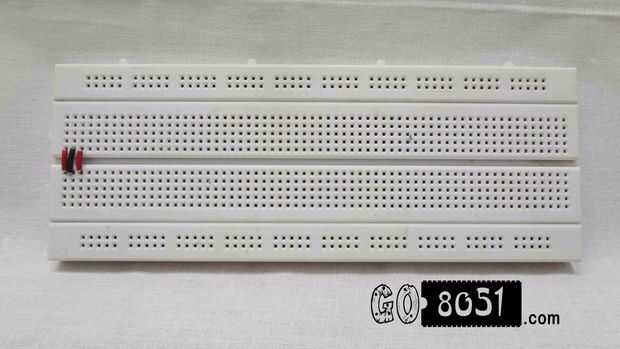

4. el tablero se divide en dos regiones. Ahora permite suministro de tierra en las regiones de ambos.

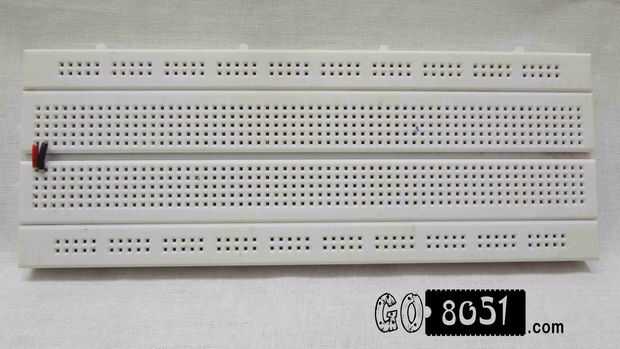

5. complete la configuración con líneas rojas en tanto las regiones de conexión también
