Paso 3: Agregar 7805 regulador y condensadores

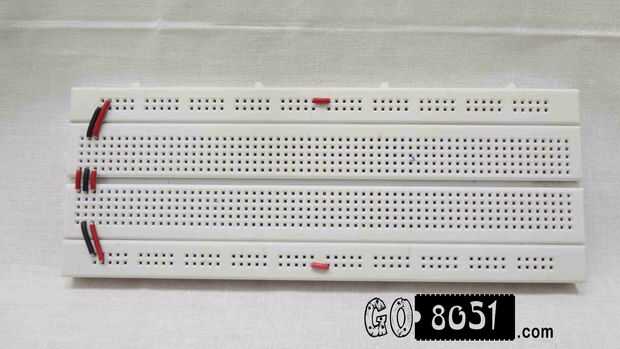

6. unir la parte media de ambos tierra y + 5v líneas que completarán la energía de alimentación en la placa.

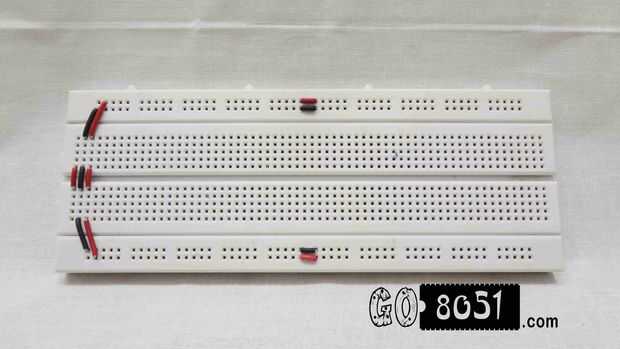

7. Conecte las líneas de tierra para completar la configuración del cableado en el protoboard.

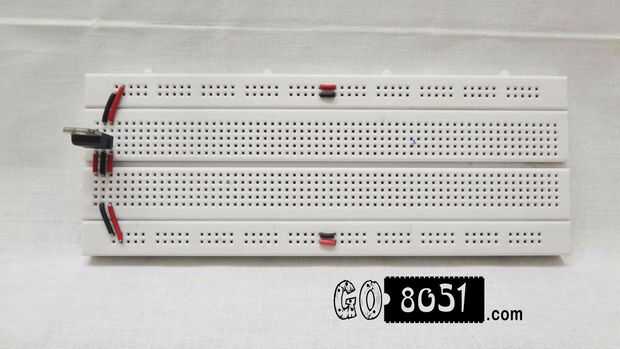

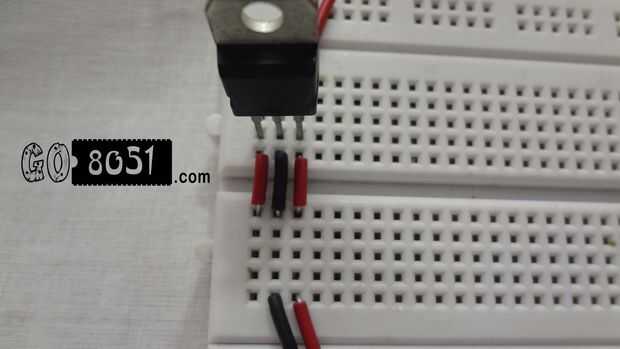

8. ahora ponga el regulador 7805 de la siguiente manera. Tenga cuidado al colocar y no lo coloque erróneamente ya que calienta el regulador 7805 IC y lo dañaría.

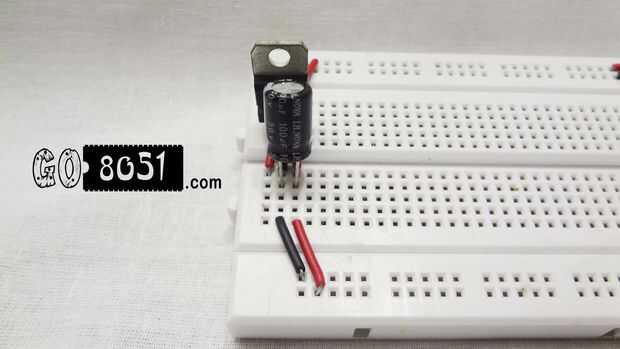

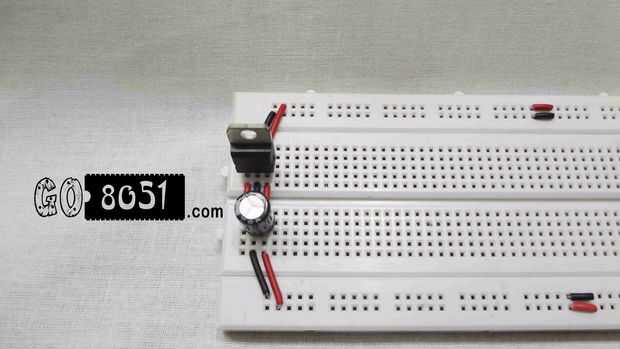

9. Coloque el condensador de 100uf entre los + ve y - ve líneas, es decir, sólo entre el + voltaje de la salida de 5v y la tierra del regulador.

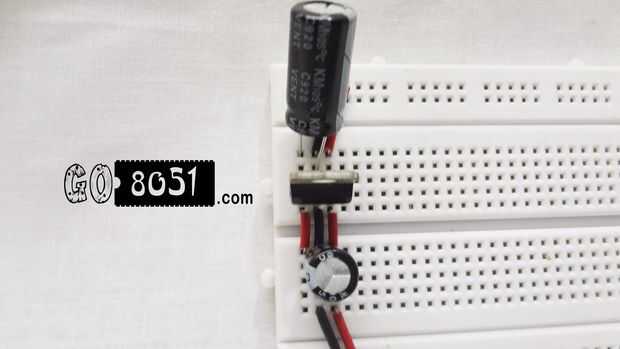

10. ahora igualmente colocar un condensador de 1000uf entre el voltaje de entrada y el suelo. Esto actuará como un almacenamiento global de suministro de energía, es decir, cuando se retira la batería se asegurará de que el poder no es desaparecido instantáneamente.

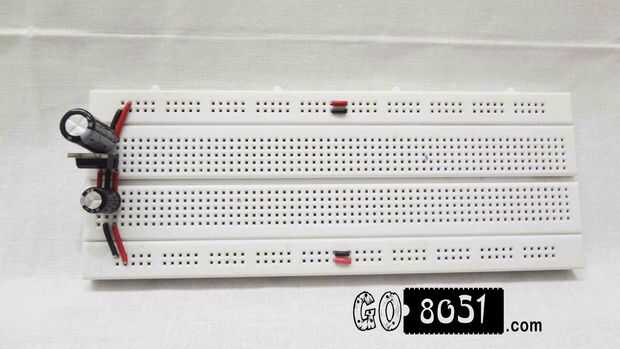

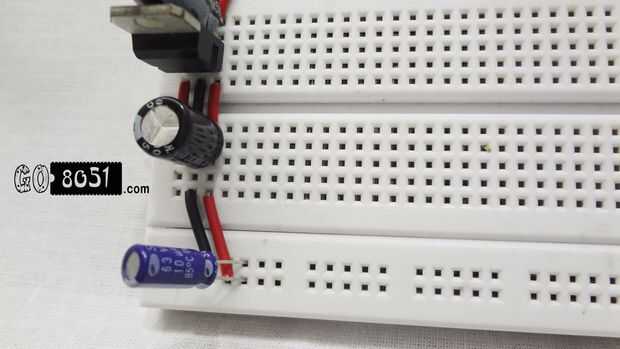

11. ahora ponga el capacitor de 10uf en la parte izquierda de la protoboard entre - ve y + ve líneas. Lo mismo del lado derecho también
