Tutorial de etapa de potencia de 5V de la Breadboard (5 / 5 paso)

Paso 5: Enciende la placa

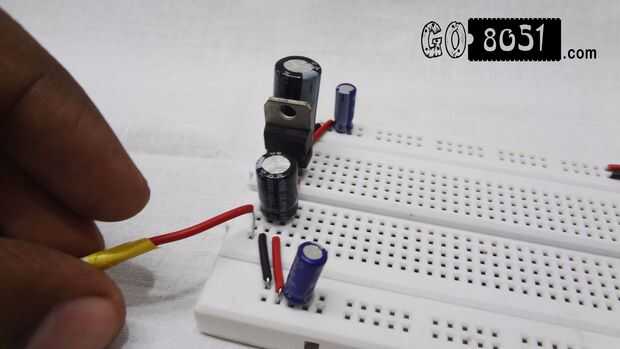

* Ahora vamos a comprobar si el circuito está funcionando o no. Poner en el alambre de ve del pargo de batería en la entrada del 7805 regulador de IC.

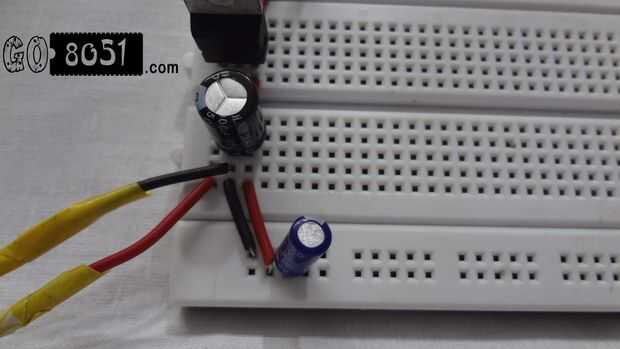

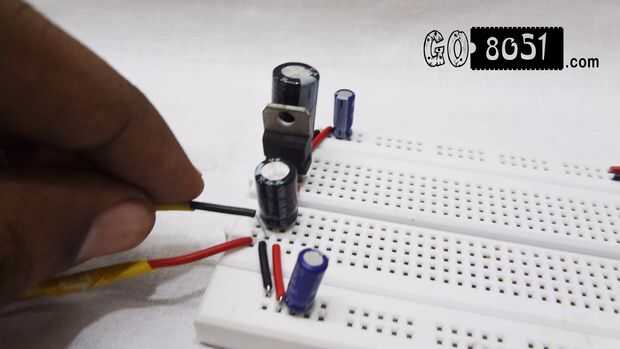

* Ahora ponemos el negro de alambre en la tierra del 7805 regulador como la siguiente imagen.

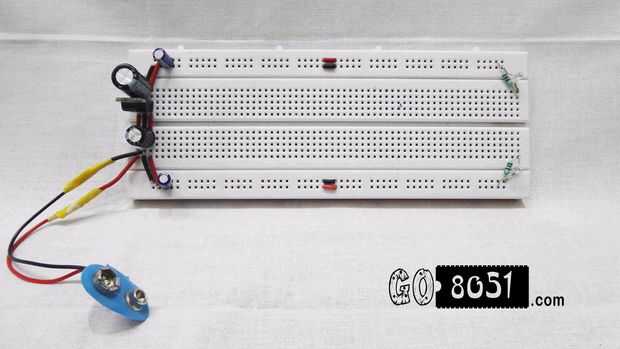

* Ahora conecta una batería de 9v y si las conexiones están bien entonces lo LED en los extremos se iluminará hasta

Usted siempre puede visitar www.go8051.com para más tutoriales de protoboard
