Tutorial de exhibición de segmento siete (3 / 8 paso)

Paso 3: Prueba de la pantalla

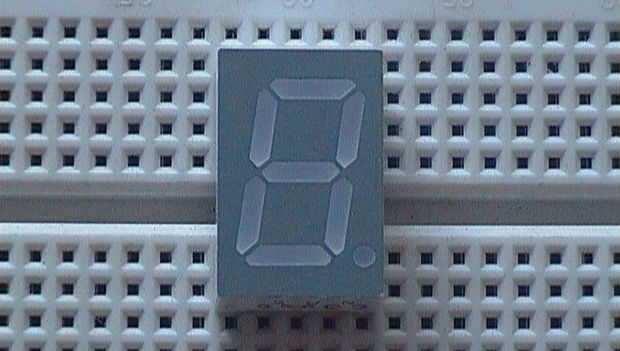

Antes que conectar el display de siete segmentos a nuestro arduino es una buena idea para darle una prueba.

Consulte la hoja de datos de la pantalla para el PIN-OUT y otras especificaciones

Conectar la pantalla para la prueba

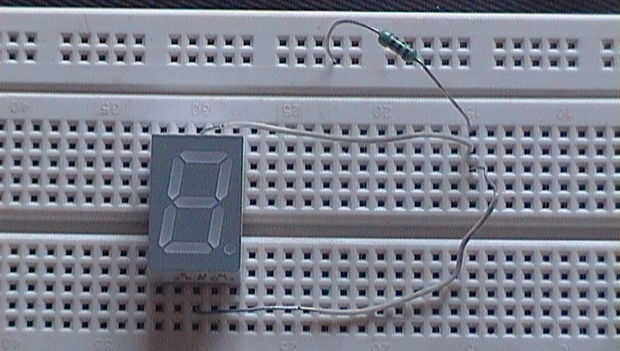

~ Conecte la pantalla a su protoboard

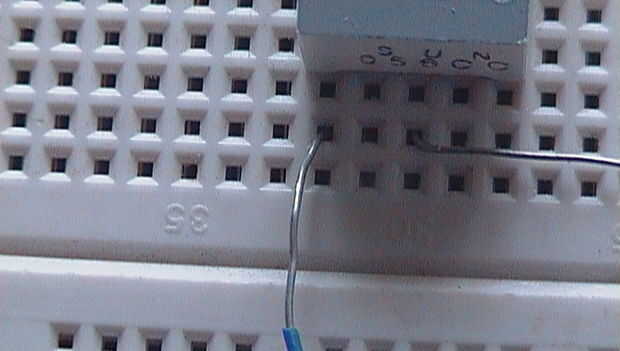

~ Conectar los dos cátodos comunes y colocar una resistencia a los

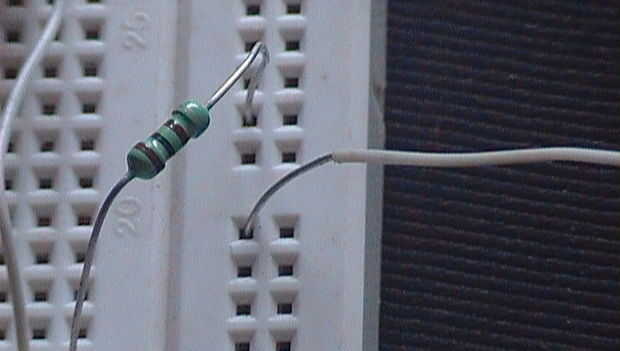

~ Conectar el resistor de cátodo común para los - 5v

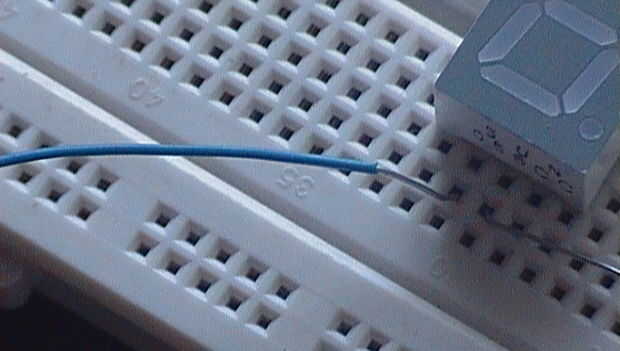

~ La prueba de cada segmento conectando su pin a + 5v

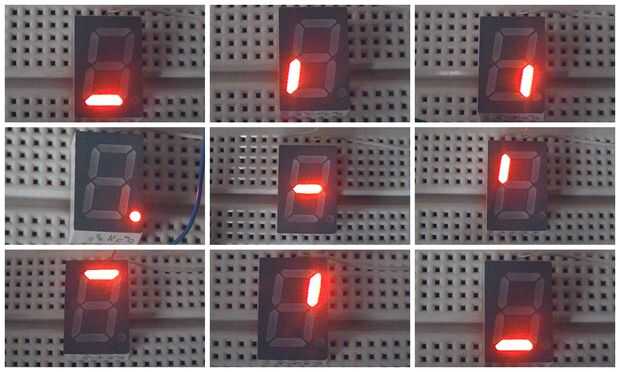

~ Experimentar y tratar de hacer diversos números por uno o más segmentos de iluminación al mismo tiempo
