Tutorial de exhibición de segmento siete (7 / 8 paso)

Paso 7: Proyecto 2-dos dígitos Count Down Timer

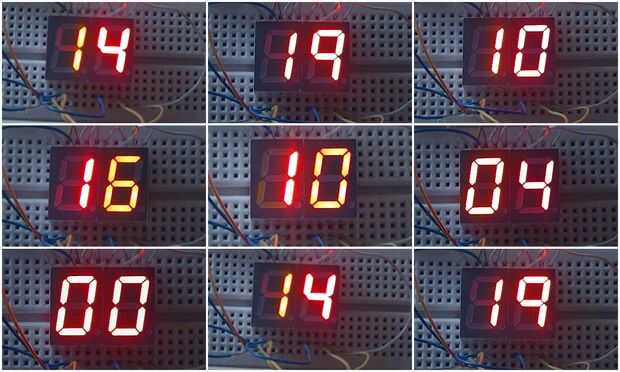

En el primer proyecto hemos hecho un recuento de un dígito abajo temporizador pero ahora es el momento para pasar al siguiente nivel. Este proyecto cuenta regresivamente desde veinte hasta cero. Los dos son multiplexados de displays de siete segmentos para reducir el número de pines de I/O usados. El digram de circuito puede encontrarse en el paso cuatro.

Para comenzar y obtener jugando con la cuenta atrás cronómetro sólo tienes que seguir estos sencillos pasos:
~ Copiar o descargar el código abajo y pegarlo en un sketch de arduino vacía
~ El bosquejo de compilar y subir a su tabla. Si se produce cualquier problema no dude en preguntar
~ Y ahora disfruta de su temporizador de cuenta regresiva.

Aquí está un breve vídeo de ella en acción:
