Tutorial de fuentes de alimentación (1 / 7 paso)

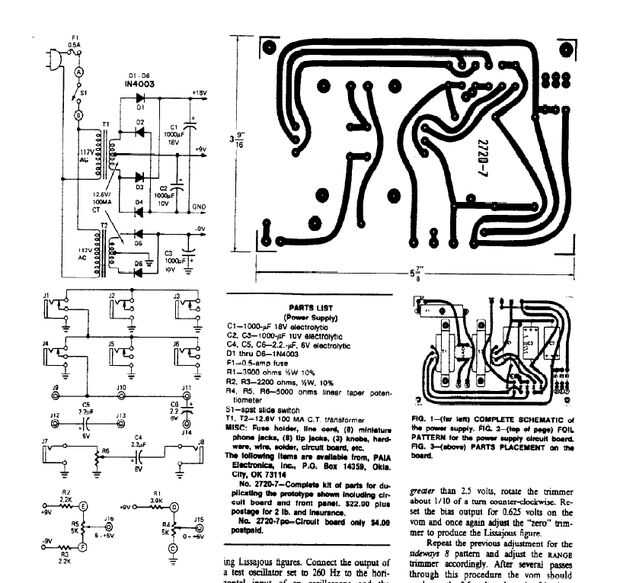

Paso 1: El circuito real


Como sólo tengo un par de módulos de los 2720, pensé que sería construir una fuente de alimentación simple para probarlos.  No quería utilizar transformadores por lo que el proyecto se convirtió en un buen repaso de cómo las fuentes de alimentación trabajo en general.

Espero que usted encuentra este útil o educativo.  La mayoría de la información aquí presentamos es Internet, con un poco de experiencia para la buena medida.
