Paso 2:12 VDC a 9 conversión de VCC

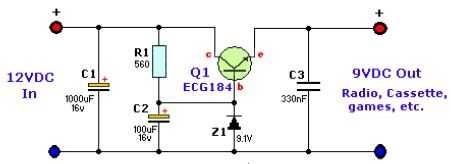

Un típico 12 VDC a 9 conversión de VCC.
Lista de partes:
R1 = 560 ohmios
C1 = 1000uF/40V, electrolítico
C2 = 10uF/25V, electrolítico
C3 = 330nF, cerámica
Z1 = 9.1V, zener 1 watt
Q1 = ECG184, NTE184
Notas:
Para obtener una tensión de salida más precisa, reemplazar Diodo zener Z1 con 10V y R1 con un potenciómetro de 1 Kilo ohm. Un Coolrib de Q1 es opcional pero muy recomendable. Puede substituir Q1 por un tipo más robusto a más amperios de salida dependiendo de sus necesidades. Circuito simple para alimentar su grabadora de cassette de 9 voltios y otras cosas.
Este circuito es agradable como un circuito de conversión para aplicaciones de DC a DC pero no cubre el lado negativo del riel de voltaje que se requerirá el 2720 Paia.
Así que empezamos a buscar en fuentes de alimentación dobles con bipolaridad...
