Paso 4: Polaridad Dual Power suministro 78-79xx Series

Esta fuente de alimentación es muy simple de doble alimentación. Con el uso de regulador de voltaje de 3 terminales, es mejor y más sencilla opción para aplicaciones no críticas. 3 término de terminales es para entrada, tierra y salida. El regulador de voltaje 3 terminales aquí son serie 78xx y 79xx del IC (circuito integrado) que puede proporcionar hasta 1A corriente de carga.

Esta serie de voltaje regulador IC tienen en circuito de chip para prevenir el daño de sobre calentamiento o condiciones excesivas. Si las condiciones de paso, el chip simplemente se apaga en lugar de soplar hacia fuera. Estos reguladores son de bajo costo, fácil de usar, y lo convierten en práctico para el diseño de un sistema con muchos PCB en el que se trae una fuente de alimentación no regulada en y regulación se realiza localmente en cada circuito.

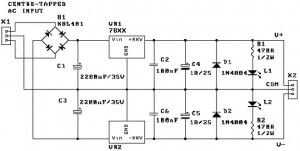

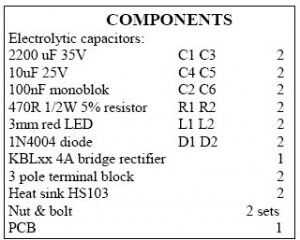

Esta doble fuente de alimentación lineal proporciona una fuente de alimentación de polaridad dual. Puede ser construido fácilmente para proporcionar hasta 1 amperio con la opción apropiada del transformador centro aprovechado y pares de regulador de voltaje 3-terminal a +-5V, +-9V, +-12V y así sucesivamente.

El par de 3 terminales de los reguladores que desee: 7805 y 7905 7809 y 7909 7812 y 7912, 7815 & 7915or 7818 y 7918. El + y – los reguladores no tienen que ser emparejado: usted puede por ejemplo, uso un + par de 5v y - 9V. Sin embargo, el regulador de tensión positivo debe ser un regulador 78xx y el regulador de voltaje negativo un 79xx uno. El usuario debe elegir el par que necesita para su aplicación particular.
