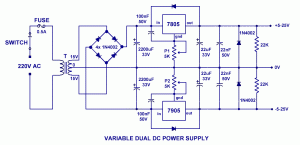

Paso 5: Variable doble fuente de alimentación
Una mejora sería reemplazar los reguladores thew con un par de variable IC regulatorsLM317/LM337.
Es recomendable utilizar el disipador térmico con IC.
Variable doble fuente de alimentación es capaz de proporcionar corriente de 1A por polaridad. Cuando usando un transformador CT 2A de alimentación de 15V o más corrientes de salida puede ser bien distribuida. Utilizar tamaño de fusible de 500mA para evitar daños a los componentes debido a un cortocircuito.
Como podemos ver ambos estos circuitos utilizan una tierra flotante desde el centro el paso abajo transformador. Como estamos usando una fuente de alimentación que tiene un paso abajo transformador nos gustaría evitar la redundancia.
