Tutorial de la fotocélula.


Fotocélulas a.k.a CdS células, fotorresistores, LDR (resistor dependiente de luz)...

¿Qué es una célula fotoeléctrica?

Las fotocélulas son sensores que permiten detectar la luz. Son pequeños, barato, bajo consumo, fácil de usar y no se desgastan. Por eso a menudo aparecen en juguetes, gadgets y aparatos. Son a menudo se refieren a un CD de las células (están hechas de sulfuro de cadmio), resistores dependientes de la luz (LDR) y fotorresistores.

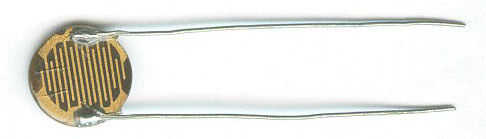

Una fotocelda es básicamente un resistor que cambia su valor resistivo (en ohmios) dependiendo de cuanta luz está brillando sobre la cara squiggly. Son de muy bajo costo, fáciles de conseguir en muchos tamaños y especificaciones, pero son muy inexactos. Cada sensor de la fotocélula actuará un poco diferente a la otra, aunque sean de un mismo lote. Las variaciones pueden ser muy grandes, 50% o más! Por esta razón, no debe utilizarse para tratar de determinar los niveles de luz precisa en lux o millicandela. En su lugar, usted puede esperar ser capaces de determinar cambios básicos de la luz

Para las aplicaciones más sensibles a la luz como "es claro u oscuro hacia fuera", "hay algo delante del sensor (que bloquea la luz)", "es algo interrumpiendo un rayo láser" (sensores de rotura de la viga), o "que de múltiples sensores tiene más luz golpeando", fotocélulas pueden ser una buena opción!

Algunas estadísticas básicas

Estas estadísticas son de la fotocélula en la tienda de Adafruit que es muy parecido a la PDV-P8001. Casi todas las fotocélulas tendrá especificaciones ligeramente diferentes, aunque todos más o menos funcionan de la misma. Si hay una hoja de datos, usted querrá referirse a él

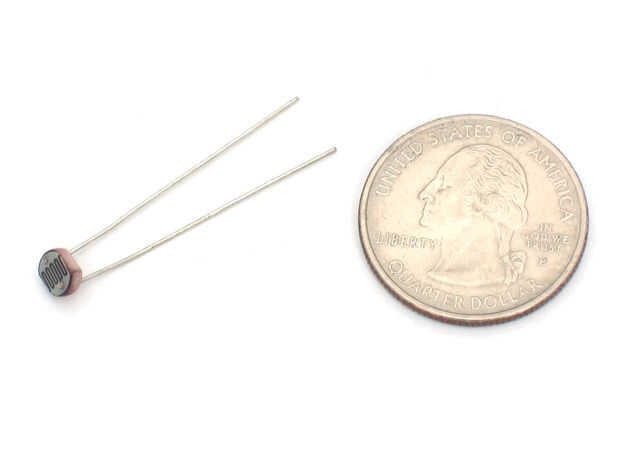

  • Tamaño: Ronda, 5mm (0,2") de diámetro. (Otras fotocélulas pueden llegar a 11mm/0,4 "diámetro!)
  • Precio $1,50 en la tienda de Adafruit
  • Rango de resistencia: 200 K ohmios (oscuro) a 10 K ohmios (brillo de 10 lux)
  • Rango de sensibilidad: CD las células responden a la luz entre 400 nm (violeta) y longitudes de onda de 600 nm (naranja), enarbolando en sobre 520 nm (verde).
  • Fuente de alimentación: bonito mucho cualquier cosa hasta 100V, utiliza menos de 1mA de corriente en promedio (depende de la tensión de alimentación)
  • Hoja de datos y otra hoja de datos

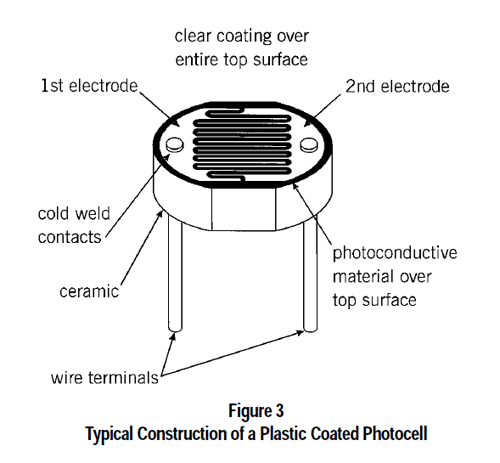

  • Dos notas de aplicación sobre el uso y selección de fotocélulas donde casi la totalidad de estos gráficos se toman de
