Paso 5: Cuarto tutorial: relé

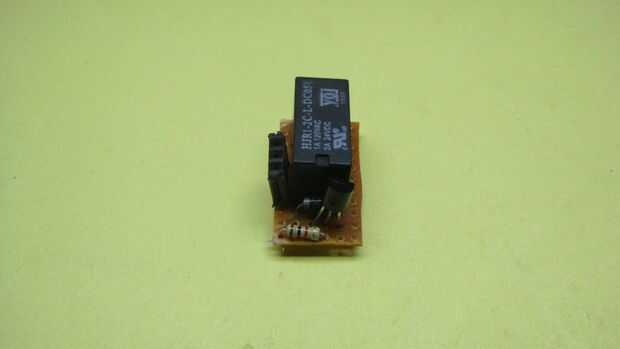

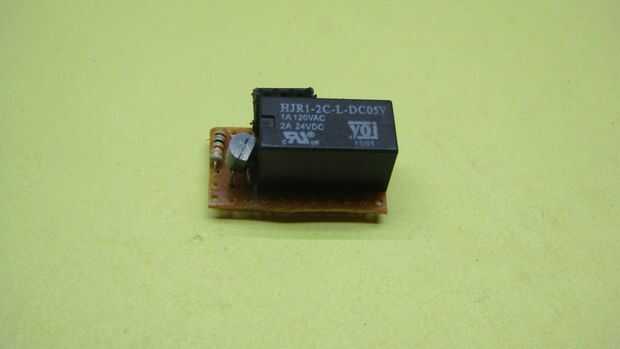

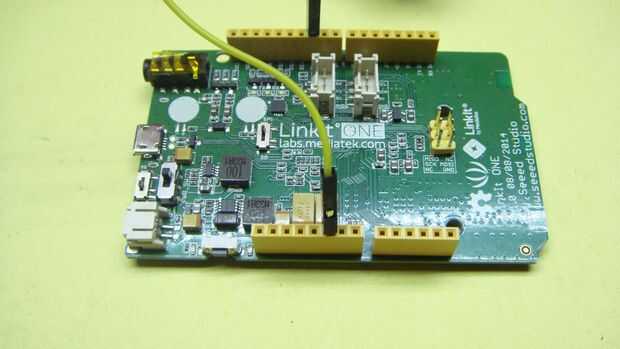

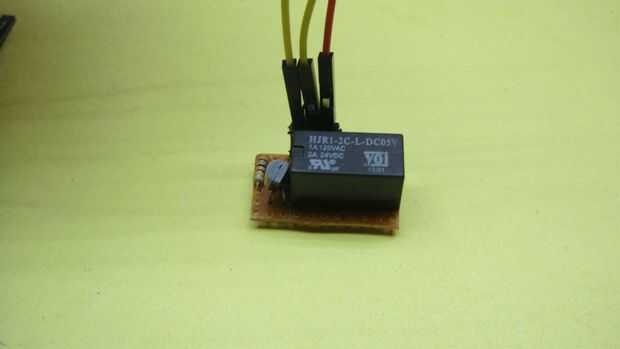

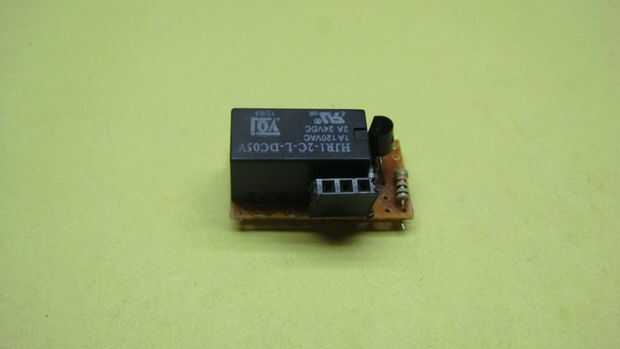

Relé es como un interruptor que se puede utilizar para cambiar uno y apagado de un aparato. Si usted quiere hacer un proyecto en el que un aparato eléctrico debe ser encendida en cualquier condición, entonces que se requiere un relé. Un relé se utiliza para cambiar un bajo voltaje con una tensión alta. Relés son baratos y fáciles de usar. La transmisión más común es un relé de 12V. Otro problema viene aquí que la salida máxima de linkit un micro controlador es 5V pero el relé funciona en 12V. La solución también es muy fácil. Podemos usar un transistor para pero lo unico es que se necesita una fuente de alimentación externa 12V. Utilice el diagrama del circuito dado arriba para conectar el relé a linkit un tablero. Conecte el gnd de la fuente de alimentación externa a la tierra de un tablero de linkit. He utilizado solamente un relé pero puede usar tantos como quieras dependiendo de su uso.
Aquí está el código para el relé. Este código se encender y apagar el aparato conectado al relé en un intervalo de tres segundos.
relé de int = 13;
void setup()
{
pinMode(13,OUTPUT);
}
void loop()
{
digitalWrite(13,HIGH);
Delay(3000);
digitalWrite(13,LOW);
Delay(3000);
}
