Tutorial desarrollo de PCB de prototipos

En este tutorial usted aprenderá cómo grabar una placa de circuito impreso de un solo lado

Materiales:

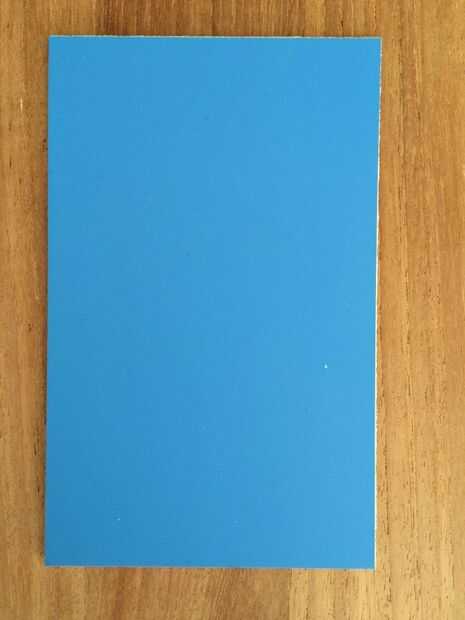

una sola cara PCB, he utilizado el tipo FR4

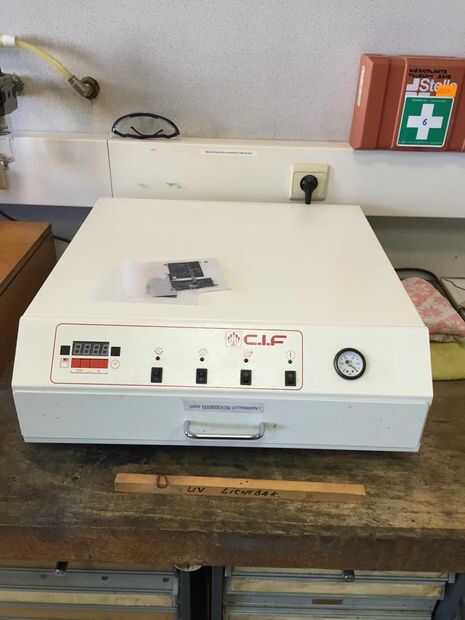

una caja de luz

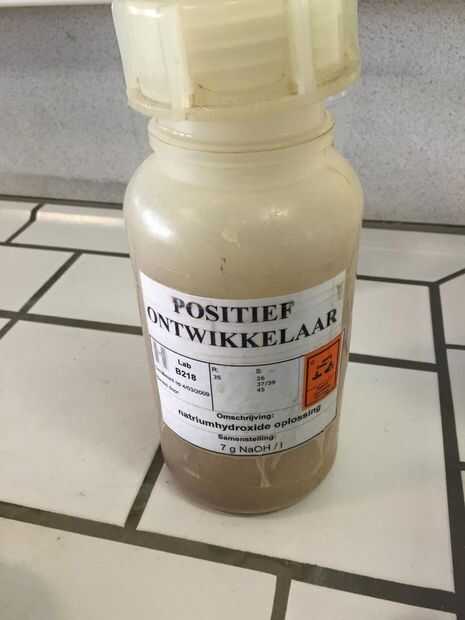

revelador positivo

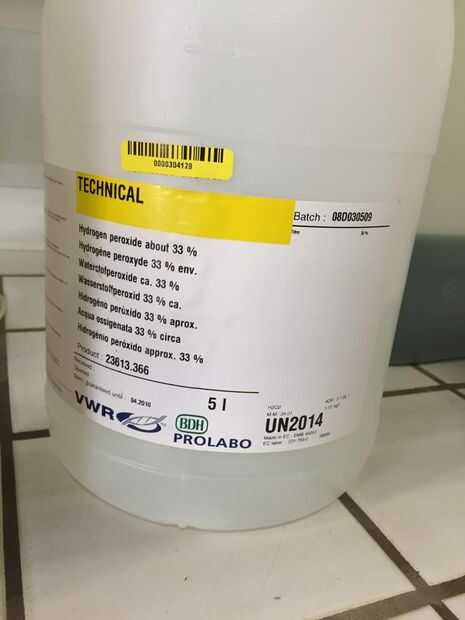

peróxido de hidrógeno (H2O2)

ácido clorhídrico

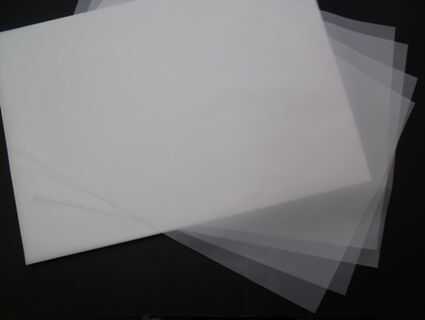

papel de calco

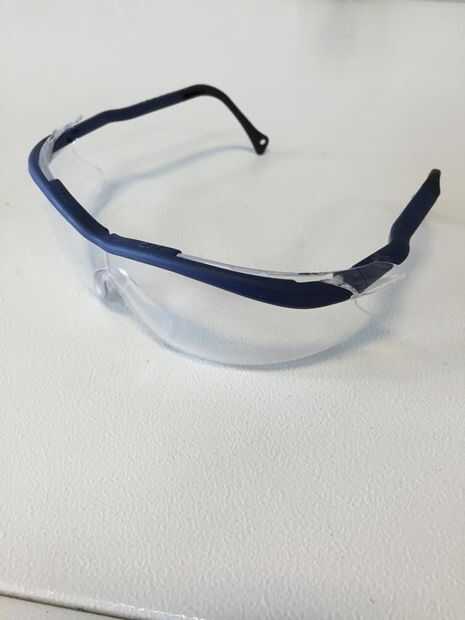

gafas de seguridad

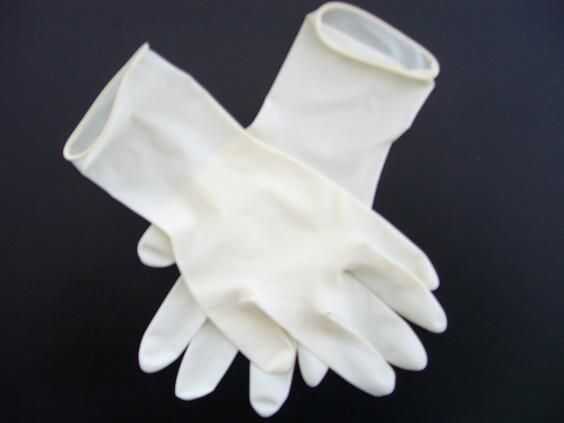

guantes

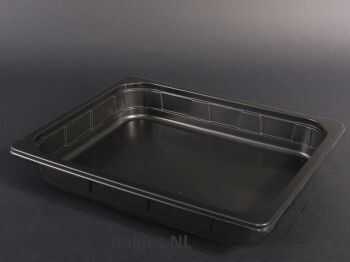

depósito no metálico

taladros de

Vea el paso
