Tutorial desarrollo de PCB de prototipos (5 / 7 paso)

Paso 5: Grabado de PCB

Asegúrese de tener la guantes y lentes de seguridad en y asegúrese de que la habitación esté ventilada

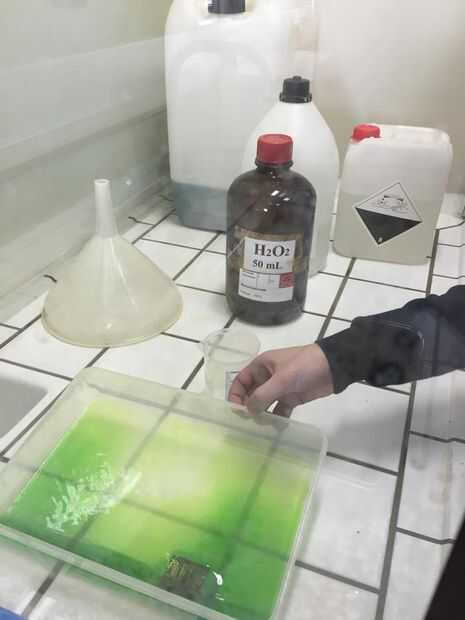

Verter 50 ml de peróxido de hidrógeno (H2O2) en un embalse no metálico y luego hacer sólo 100 ml de ácido clorhídrico en

Añadir el PWB desarrollado en el baño de ácido .

El cobre entre el circuito completamente a debe desaparecer . ver pelicula 1 y 2

Mueva el recipiente suavemente

Esto toma alrededor de 5 minutos.

Si el cobre está apagado luego enjuague con agua y séquela.
