Tutorial para principiantes: control de matriz de LED con 2 595 registros de cambio y medidor (1 / 2 paso)

Paso 1: Configuración del hardware

El primer paso es configurar el hardware. Conectar el Arduino al ordenador y conectar los 5V y la tierra en el protoboard.

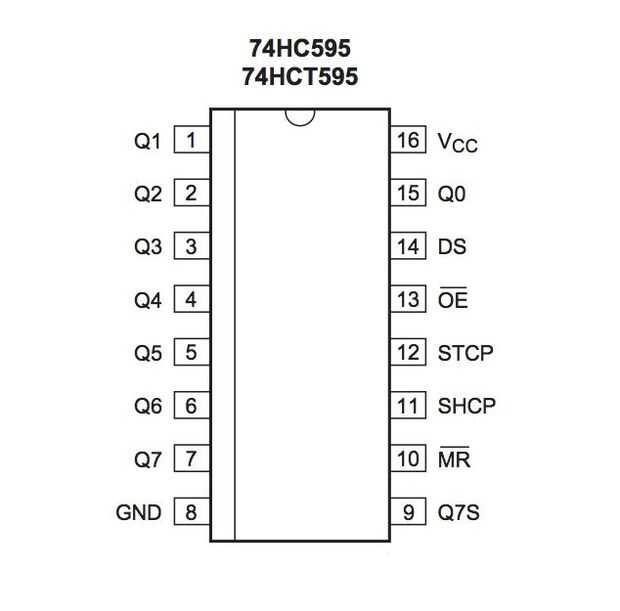

Luego añadir los dos cambiar registros a su protoboard y conectan como sigue:

-GND (8): conectar a tierra
-Q7S (9):
-Señor (10): conectar a 5V
-SHCP (11): Conecte al pin 13 de arduino para el registro de desplazamiento que controla el lado de 5V de la matriz de LED y al pin 10 del arduino para el registro de desplazamiento que controla el recinto de la matriz de LED
-STCP (12): Conecte al pin 12 de arduino para el registro de desplazamiento que controla el lado de 5V de la matriz de LED y al pin 9 del arduino para el registro de desplazamiento que controla el recinto de la matriz de LED
-OE (13): conectar a tierra
-DS (14): Conecte al pin 11 de arduino para el registro de desplazamiento que controla el lado de 5V de la matriz de LED y de pin 8 de arduino para el registro de desplazamiento que controla el recinto de la matriz de LED
-VCC (16): conectar a 5V

-Q0-Q7 (1-8 + 15): Q0-Q7of el registro de desplazamiento que controla el lado de 5V de la matriz de LED cada uno debe ser conectado a un resistor (elegí resistencias de 220 ohmios) y luego se debe conectar a través de (en la secuencia correcta) a los pines correspondientes en la matriz de LED (Asegúrese de verificar la hoja de datos de la matriz de LED).

Conectar Q0-Q7 de los otros registros de desplazamiento a los argumentos de la matriz de LED (en la secuencia correcta).

A continuación, agregue el medidor conectando las clavijas exteriores a la tierra y 5V y el pin interno a A2 entrada analógicas del arduino.
