Tutorial tabla de rotación (1 / 6 paso)

Paso 1: Introducción y primeros pasos

Este proyecto dispalys describe un diseño simple y rápido para una mesa giratoria que puede recrear cualquiera de principiantes de hardware (como i) para hardwarers experiencia. Es una gran manera de aprender algo nuevo, refrito habilidades simples o simplemente crear una mesa de rotación, algo que usted necesita, con facilidad. Estoy usando sólo productos Adafruit así que si usted tiene alguna pregunta sobre otros hardwares no puedo responderlas.

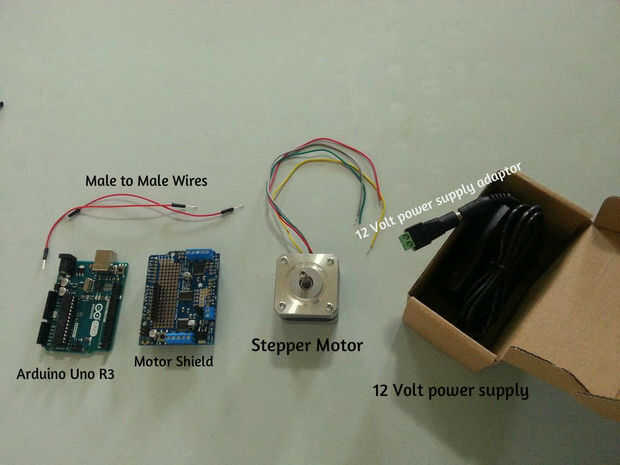

Los elementos que necesitas son:

1. Arduino Uno R3 (con Atamega328 montado) Enlace al producto
2. Una fuente de alimentación de 5 voltios para Arduino Uno R3 Enlace al producto
3. Algún tipo de plataforma para girar (yo uso una pizzera barato por razones de peso)
4. Parte con tapa plana para sujetar a la parte inferior de la plataforma (impresión 3d o get creative)
5. Montón de cables macho a macho. (Usted nunca puede tener bastante más puede pelar las cabezas para los propósitos de la conexión de extremo a extremo). Enlace al producto
6. Un Motor del Steppper, específicamente un tamaño NEMA 17, paso de 200, 350 mA de 12 voltios Motor de pasos. Enlace al producto
7. Cabeceras de apilamientos para R3 y el escudo del Motor (debe venir con el escudo del Motor. Si no son muy baratos)
8. Adafruit Motor Shield para Arduino versión 2.3 (que es la última versión) Enlace al producto
9. fuente de alimentación de 12 voltios de escudo del motor (debido a alimentación de Arduino no será suficiente) Enlace al producto
10. Un Photobox de 12 x 12 (se puede obtener cualquier tamaño que desee) Enlace al producto
11. Pan Mini tableros enlace al producto
12. Sensores de luz (opcional si no quieres ir esta lejos) Enlace al producto

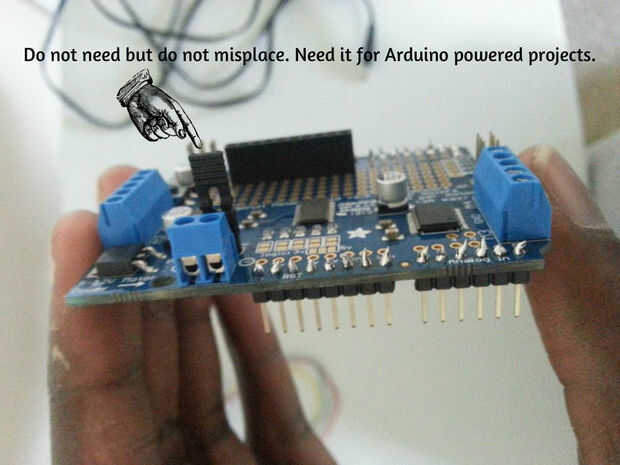

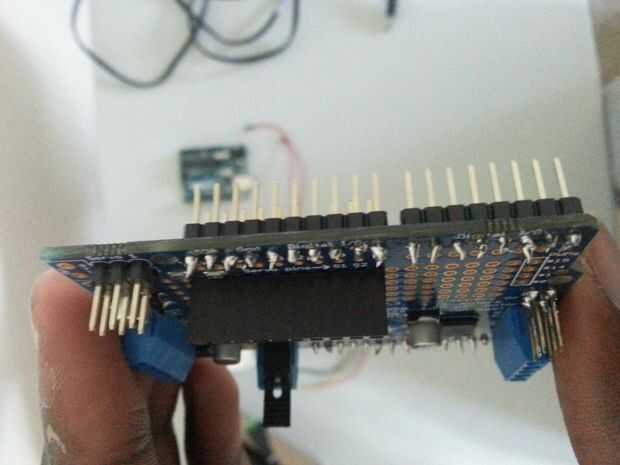

ADVERTENCIA antes de comenzar: Para que esto funcione debe los pasadores de apilamientos a la R3 de la soldadura y la soldadura de los pernos de la rúbrica en el escudo del Motor. R3 tiene esta conexión para enviar señales a la escudo del Motor. Si no han soldado los pasadores en hacerlo ahora.

Aquí está una explicación del video de youtube para montar un protector de Motor:

Este es un archivo STL que puede utilizar para su proyecto si tienes una impresora 3d disponible. Si desea modificar el diseño de los archivos están también por debajo. Usted necesitará instalar el sketchup y una extensión llamada "Sketchup STL" para exportar archivos STL para las impresoras 3d Makerbot.
