Tutoriales uno de LinkIt - #11 Sensor de distancia ultrasonido HC-SR04 (3 / 4 paso)

Paso 3: Conecte las piezas al LinkIt

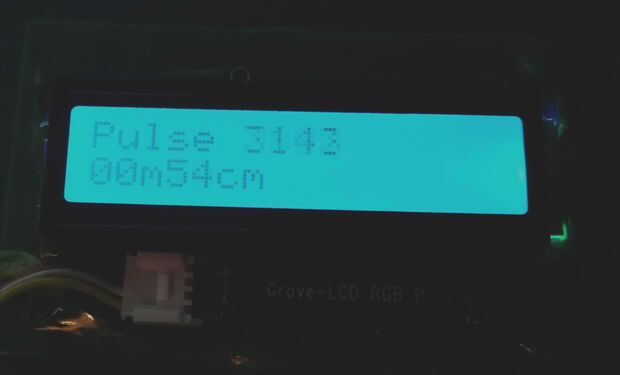

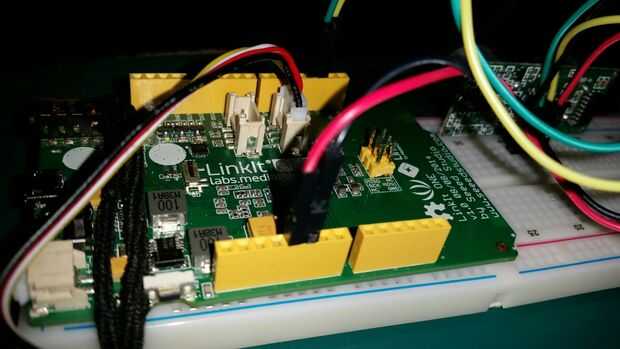

Conectar la pantalla de retroiluminación de RGB LCD Grove al Grove puerto LinkIt un marcado "SCL SDA 5V GND"

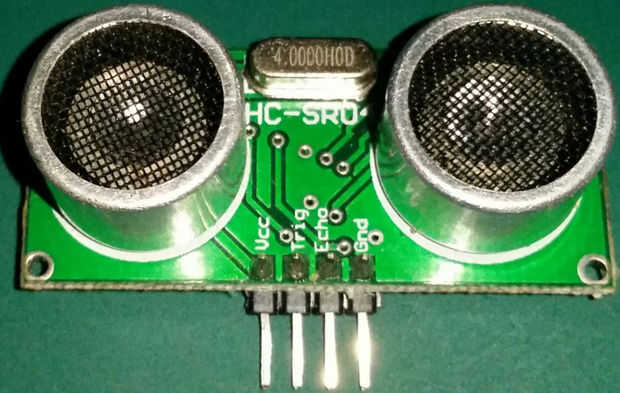

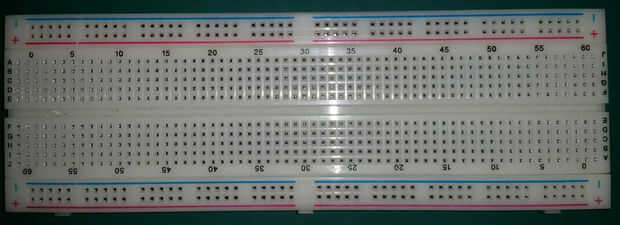

Inserte el sensor de distancia HC-SR04 en 4 columnas de la placa con el frente hacia el exterior. He utilizado columnas 40 a 43.

Columna 40 tiene el pin GND
Columna 41 tiene el pin eco
Columna de 42 tiene la clavija de Trig
Columna 43 tiene el pin de Vcc

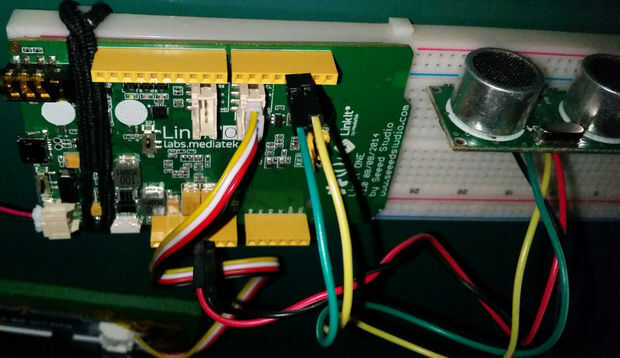

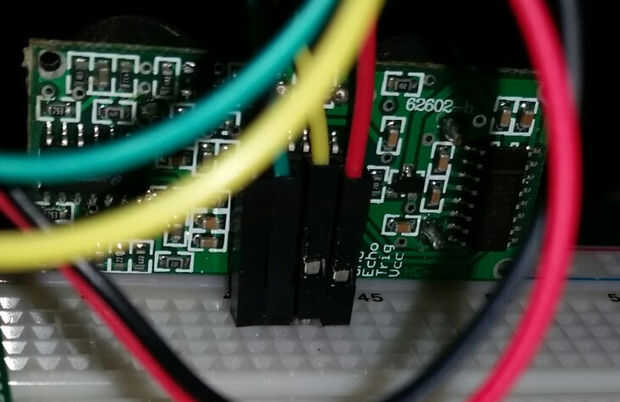

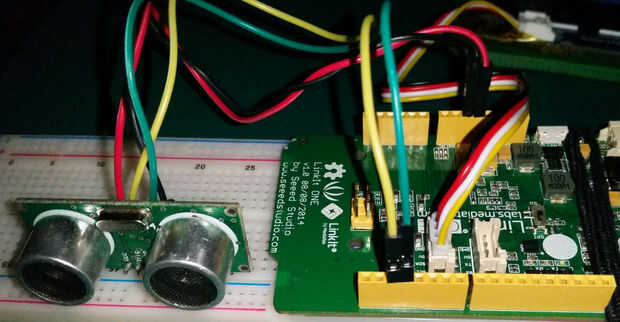

Conecte un cable puente negro de macho a macho de columna 40 (GND) a GND en LinkIt uno.
Conecte un cable verde puente de macho a macho de columna 41 (Echo) a D2 en LinkIt una.
Conecte un cable puente de macho a macho amarillo de columna 42 (Trig) a D3 en LinkIt uno.
Conecte un cable de puente rojo de macho a macho de columna 43 (Vcc) a 5v en LinkIt uno.

Asegurar que el BAT/USB en LinkIt un selector está en USB y conectar la batería.

Finalmente, el interruptor BAT/USB en palo e ir tienen alguna diversión de medición a distancia.
