TV-B-Gone Gen4: Mod para añadir a los Estados Unidos EU interruptor (2 / 4 paso)

Paso 2: Pega el interruptor y la soldadura de las piezas

Si usted tiene una versión europea, desoldar R3 primero. La almohadilla izquierda está conectada a ground, el lado derecho al pin 5 del microprocesador (gracias a Mitch para los esquemas). La versión de Estados Unidos no debería tener R3.

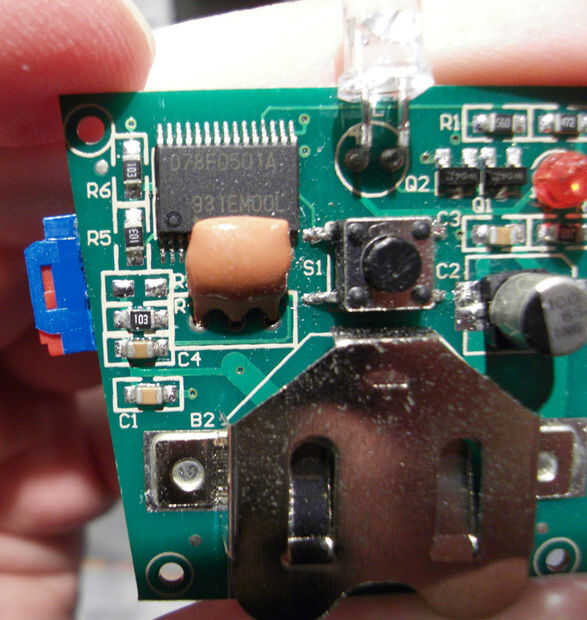

Pegue el interruptor en su posición.

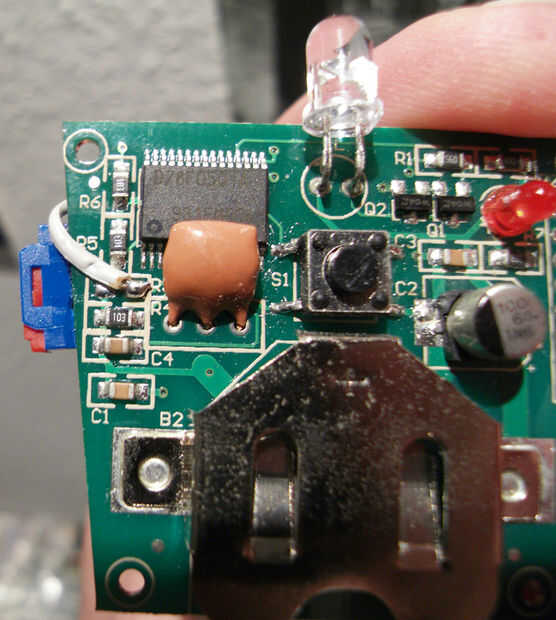

Soldar un pequeño cable desde la almohadilla derecha de R3 al interruptor.

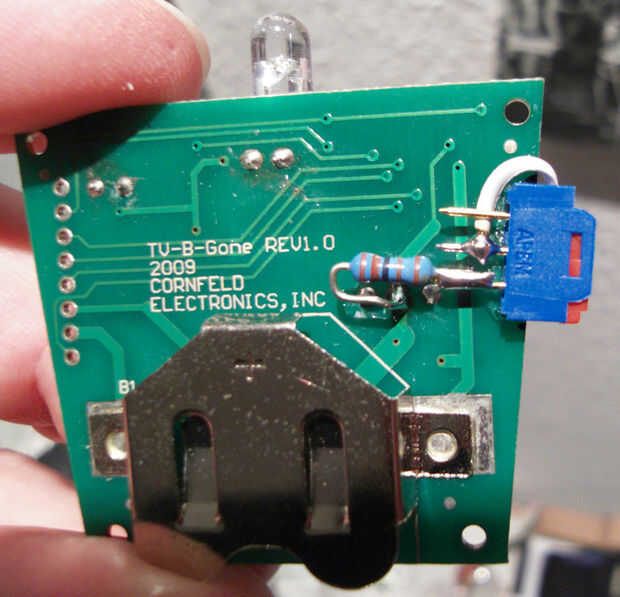

La soldadura de un 1K (o algo así) resistencia de la otra espiga del interruptor a tierra (yo usé el perno medio del resonador).

Actualización: Mitch fue bastante agradable me permito añadir los esquemas para usted.
