TV-B-Gone sombrero (3 / 6 paso)

Paso 3: Conecte el relé

Si su repetidor no lo hice con una hoja de datos o cualquier información útil que probablemente tendrás que averiguar cual pin es que por su propia cuenta. Para hacer esto utilice un multímetro comprobando entre todas las posibles combinaciones de clavijas para encontrar un par que tienen una resistencia de unos K ohmios. Se trata de la bobina. Conecte la bobina a una fuente de 5v y compruebe si existe continuidad en otras combinaciones de pin, cuando encuentre una combinación que es continua, quite la alimentación del relé. Si los dos pasadores son todavía continuos siga buscando (también tratar de invertir la polaridad de la fuente de 5v). Si la conexión se rompe no son los pines (normalmente abierto), los pasadores que queremos.

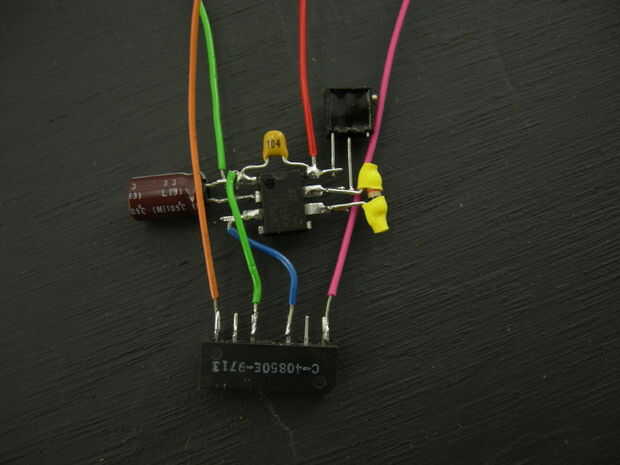

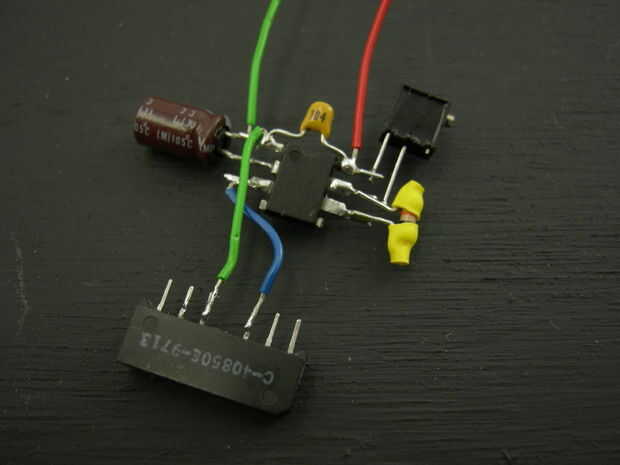

Conecte la salida del 555 a la + lado de la bobina y conectar el gnd de la bobina para el pin 1 del 555. A continuación añadir los cables a los dos pins itdentified justo como los contactos NO.
