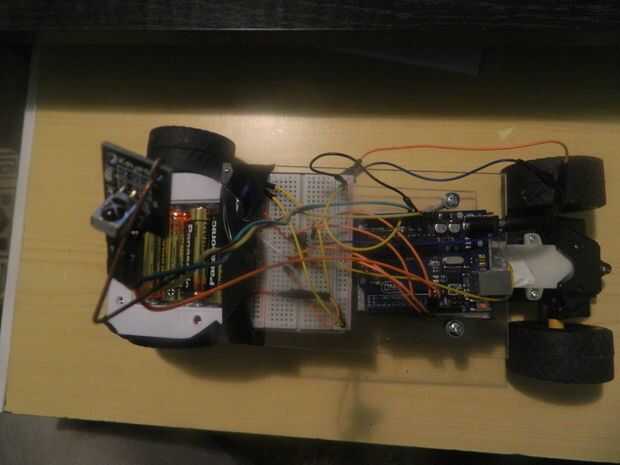

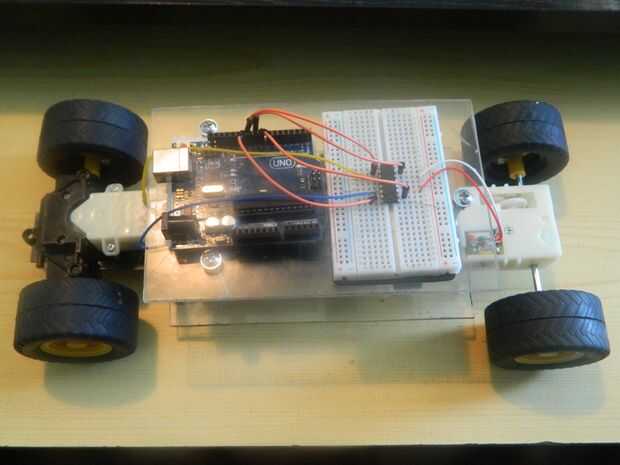

Paso 5: Paso 5: receptor de infrarrojos y L239D conexión con arduino

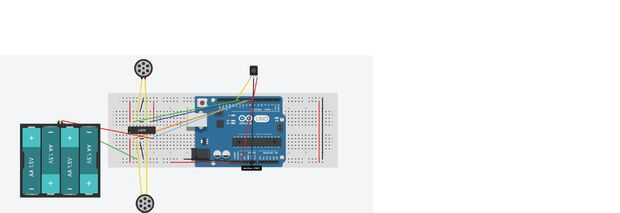

Conexiones:
TIERRA de receptor IR a GND de ARDUINO.
VCC del receptor de infrarrojos a 3, 3V en ARDUINO.
PIN de señal del receptor IR para PIN DIGITAL en la placa ARDUINO.

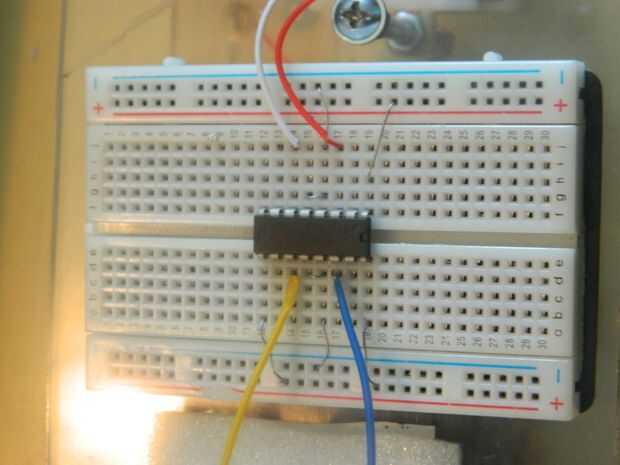

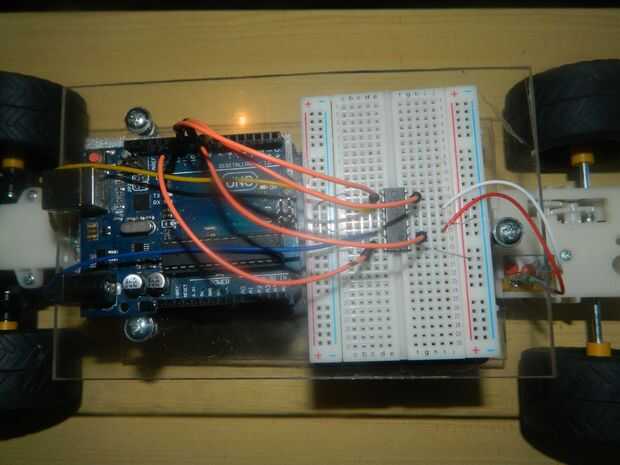

PIN 1 del L293D a positivo en el prototipo.
PIN 2 del L293D a DIGITAL 8 pines en la placa ARDUINO.
PIN 3 del L293D a uno de los pernos de motor.
PIN 4 del L293D al PIN 5 del L293D.
PIN 4 del L293D al menos en la placa de prototipo.
PIN 6 del L293D con el otro conector del motor.
PIN 7 del L293D DIGITAL 9 pines en la placa ARDUINO.
PIN 9 del L293D a positivo a bordo del prototipo.
PIN 10 del L293D DIGITAL 10 pines en la placa ARDUINO.
PIN 11 del L293D para uno de los pines del segundo motor.
PIN 12 del L293D al PIN 13 del L293D.
PIN 13 del L293D a la negativa en la placa de prototipo.
PIN 14 del L293D al otro pin del segundo motor.
PIN 15 del L293D para DIGITAL 15 pines en la placa ARDUINO.
PIN 16 del L293D positiva en PROTOTUPE.
POSITIVO de la batería de 8 pines en el L293D.
NEGATIVO a negativo en prototipo.
5V de ARDUINO Junta positiva a bordo del prototipo.
Junta de GND del ARDUINO a negativos en placa de prototipo.
Conecte el positivo de un lado del tablero al otro lado.
y conecte negativo frome el un lado hacia el otro lado.
