Paso 3: Algunos errores comunes con 555timer

1. pin 7 se conecta en el riel de 0v a través de un transistor dentro de la viruta durante parte de la operación de la 555. Si el bote se gira a muy baja resistencia en el circuito siguiente, una alta corriente fluirá a través de la olla y a dañarse:

2. la impedancia de las 100u electrolítico permitirá que una corriente muy alta al flujo y el chip se pondrá muy caliente.   Utilice 10u máximo cuando se utiliza el altavoz del 8R.

3. el pin de reset (pin 4) está ligado internamente alta via aprox 100k pero no se debe dejar flotando como pulsos perdidos pueden resetear el chip.

4. no utilice electrolíticos de alto valor y alta resistencias a producir retrasos. El 555 no es muy confiable con valores de tiempo superiores a 5-10 minutos. La razón es simple. La corriente de carga para el electrolítico entre microamperio de 1-3 en el diagrama siguiente (cuando el electro está empezando a cobrar) y se reduce a menos de 1 microamperio cuando casi se carga el electro.
Si la salida de la electro es 1 microamperio, nunca se carga y permite el 555 "tiempo de espera."

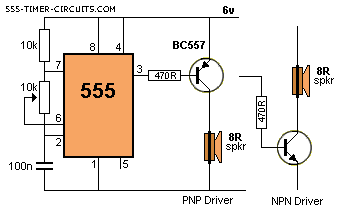

5. no conecte un PNP a la salida de un 555 como se muestra en el diagrama siguiente. El pin 3 no se levanta lo suficientemente alto como para apagar el transistor y la corriente por el circuito será excesiva. Utilice un controlador de NPN.
