Tweet-A-Temp (5 / 8 paso)

Paso 5: Transmisor circuito

Circuito del transmisor es simple. Elegí una resistencia de 100 kOhm para R2, ya que parecía que encajaría en el rango de la gráfica, y tuve un repuesto de desoldering varias cosas con los súbditos. Se conectan en serie con el termistor mediante un conector. Luego he añadido un paquete de baterías. I Ran 3 V VREF y la parte superior del divisor de voltaje y el Xbee + 3V de entrada. Pongo el GND (negativo de batería) a GND la entrada y en la parte inferior del divisor. Entonces conecté AD0 (voltios en) a la mitad del circuito divisor de tensión.

AD0 leerá un voltaje relativo de VREF a V(1). Así como disminuye la batería, el voltaje relativo debe declinar el mismo. Eventualmente se energía la unidad con una fuente de energía local.

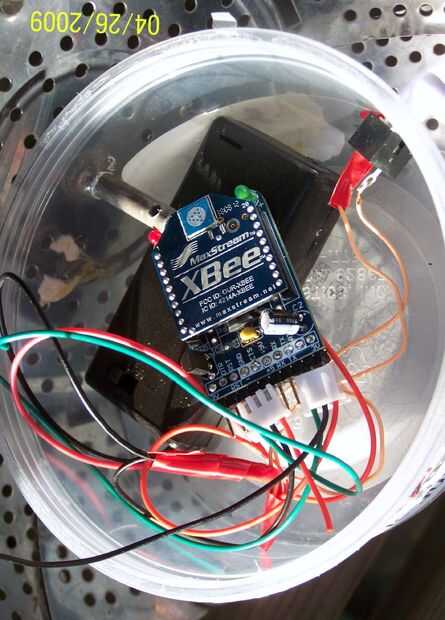

La unidad final funcionada bien, conectamos todo con pinzas, lo que hace frágil. Después la conexión hembra de 3/32", colocar el transmisor en una tina de plástico al azar hemos tenido (un envase ex-hummus). Esto debe proteger contra el tiempo. Desde que me compré "montaje del panel" conectores, era tan simple como taladrar un agujero en el plástico para agregar el conector al exterior con una conexión bastante herméticos al agua.

Una vez que tuvimos era hora de probar.
