Paso 9: Montar y crear el transmisor - 3

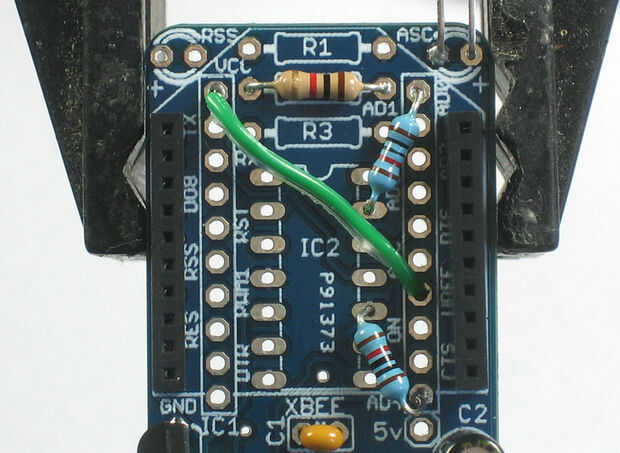

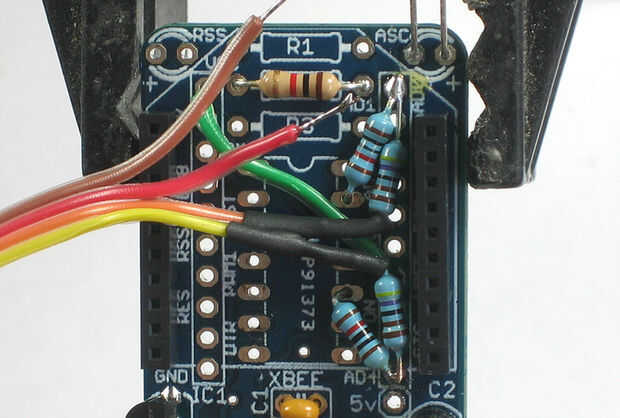

Ahora viene la parte difícil. Nos vamos a conectar el otro extremo de la resistencia de 4,7 K al pin AD0 pero el resistor de 10K ya existe. Utilice el soldador para fundir una gota de soldadura en la parte superior de la resistencia de 10K y luego piggyback 4,7 K resistencia por soldadura a la parte superior de la resistencia de 10 K.

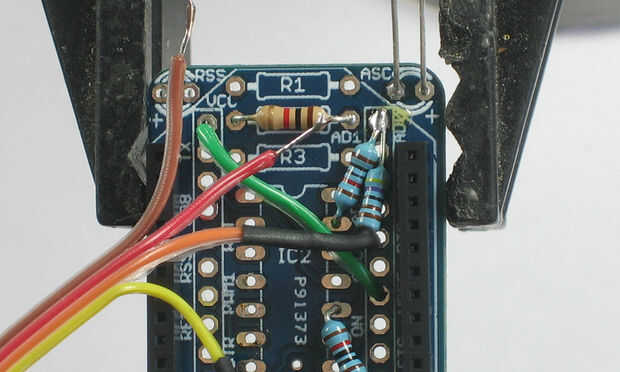

Suelde el cable naranja al perno AD0 , el amarillo a AD4

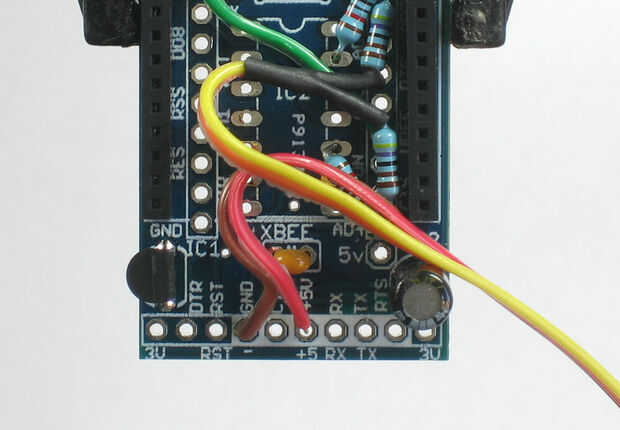

Los otros dos cables son para transportar energía. El cable rojo debe soldarse a los + 5V pin en la parte inferior del adaptador de la PCB. El cable marrón a la clavija de tierra .

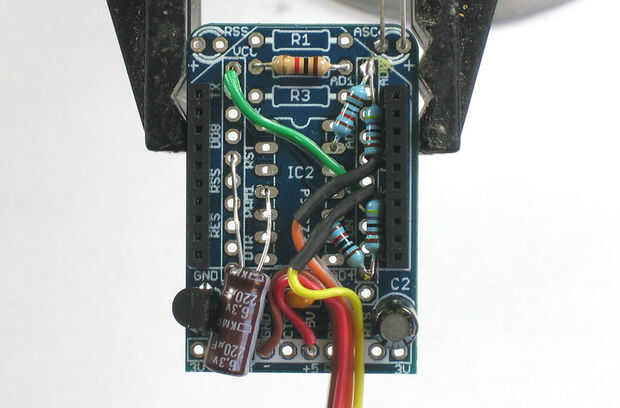

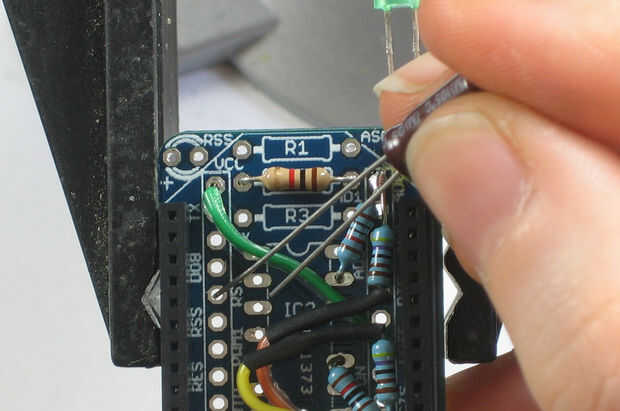

Casi hemos terminado con el adaptador de soldadura. Por último está que el 220uF reset condensador. A esto conectamos al pin RST, 5 desde la parte superior de la izquierda. Asegúrese de que la cabeza larga está conectada al pin de RST y el cable más corto va al pin 4 de donde iría el chip. Compruebe la foto de la izquierda para asegurarse de que tienes derecho.
La costumbre de condensador introducir debajo del módulo XBee hasta darle cierta longitud de cable para que el grueso cilíndrico está junto a los 3, 3V regulador.

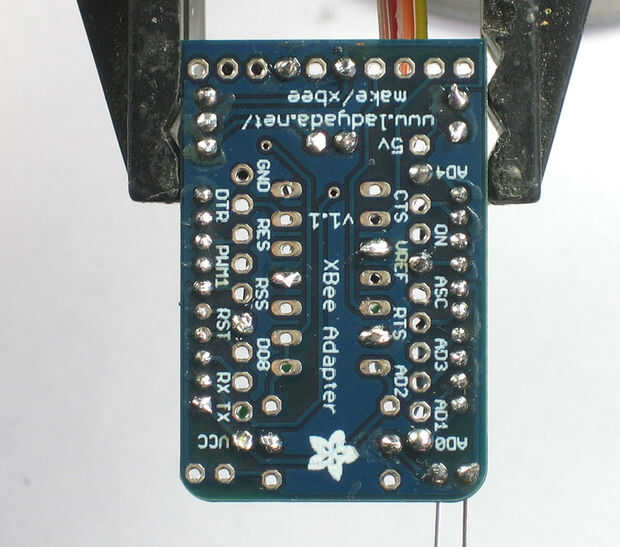

Para referencia, las imágenes a continuación muestran lo que debería ser la parte de atrás.

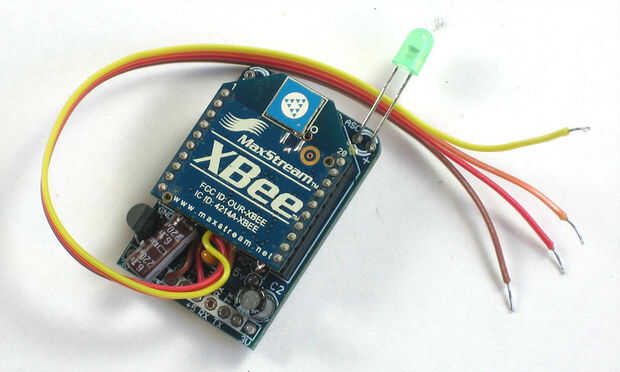

... y lo debe parecerse con el XBee módem instalado. Asegúrese de que los pernos en la línea de XBee para arriba con el encabezado.
