Paso 10: Montar y crear el transmisor - 4

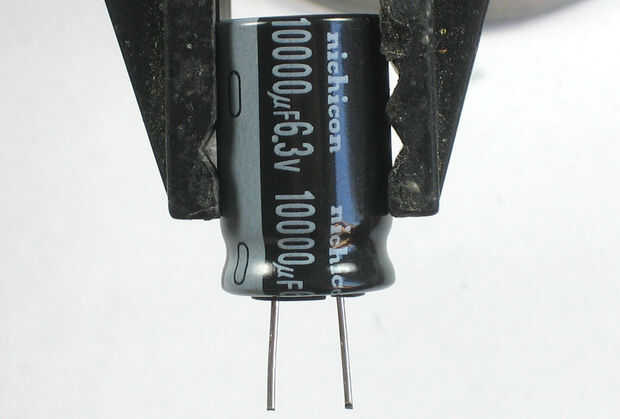

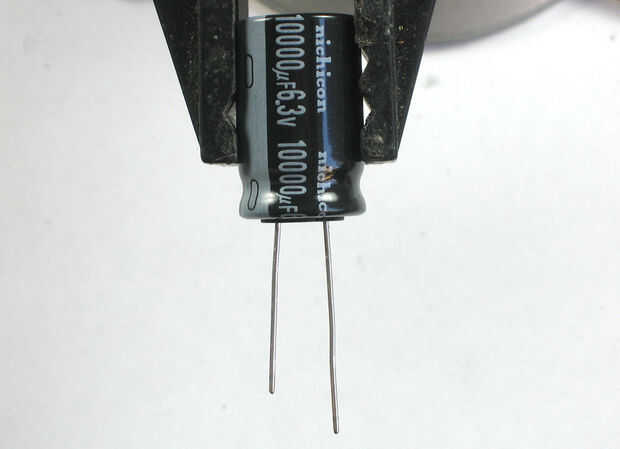

Clip los cables largos hacia abajo. Usted necesitará utilizar el "-" banda de cual pin es negativo y que es positivo.
Ambos cables con soldadura de estaño.

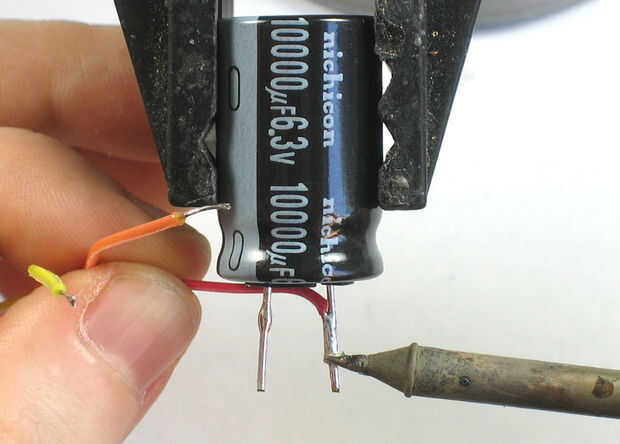

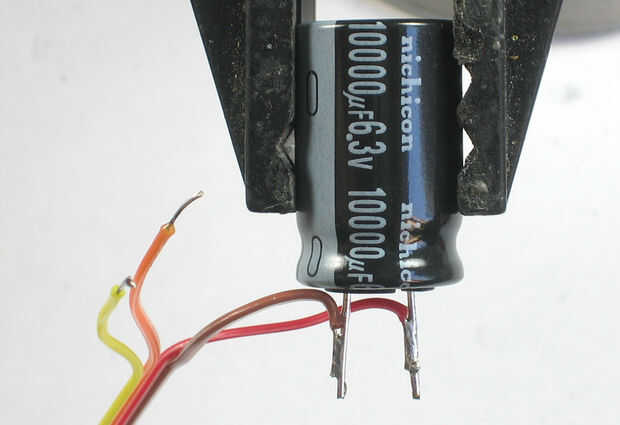

Suelde el otro extremo del cable de cinta roja (que va a + 5V en el adaptador XBee) a la patilla positiva del condensador.
Luego suelde el cable marrón (que va a la tierra en el adaptador XBee) a la patilla negativa.

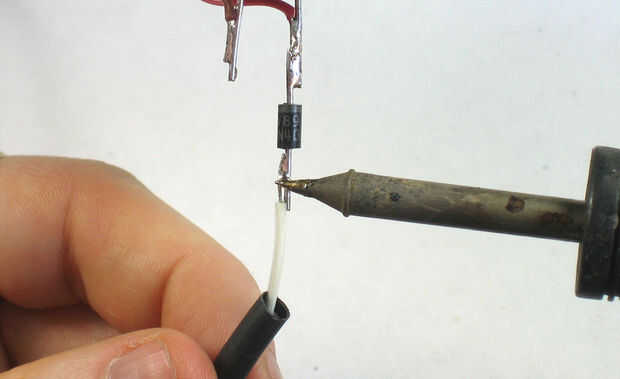

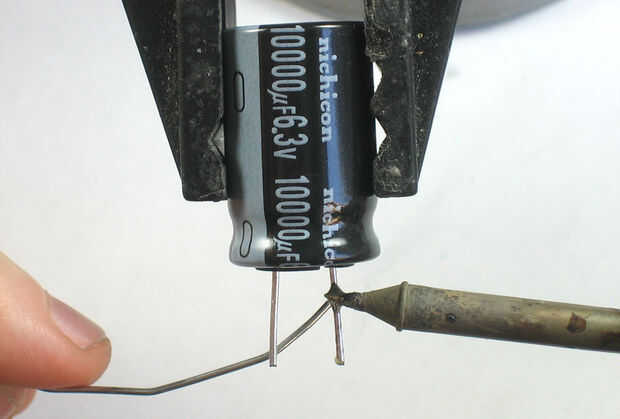

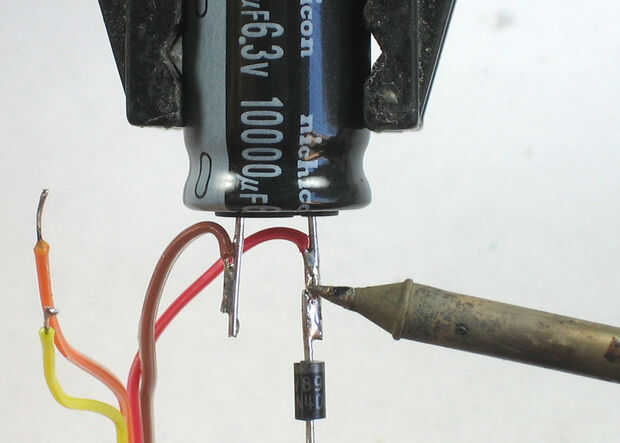

Clip del plomo del cátodo hacia abajo del diodo 1N4001, que es el extremo con la raya blanca. en él. Soldar el diodo para que al lado de la raya blanca está conectado a la patilla positiva del condensador grande.

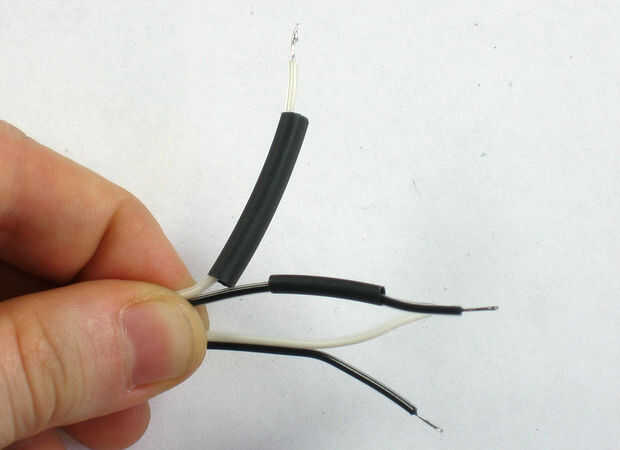

Tome la cinta blanco y negro de antes. Split, la tira y los cuatro extremos de la lata. Cortar 1" pedazo de 1/8" termoencogibles y deslice en el cable blanco. Deslice una 1/2" pieza de 1/16" calor del encogimiento en el cable negro.

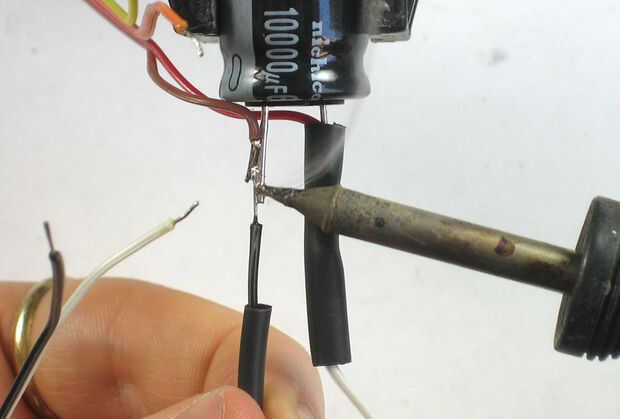

Enganche el otro extremo del diodo (el lado sin una raya blanca) y soldar el cable blanco a él. Suelde el cable negro a la patilla negativa del condensador grande.
Ahora reducir la engarzadora para que se vean los cables del condensador y diodo.

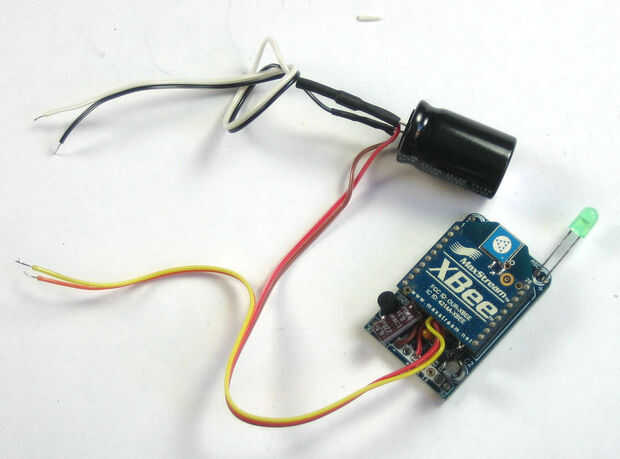

Bien, aquí está lo que usted debe tener, un adaptador con el sensor de dos líneas (naranja y amarillo) colgándose y dos líneas (rojo y marrón) que están conectadas con el gran condensador de energía. Entonces hay dos cables blancos y negros conectados al condensador, el blanco uno a través de un diodo.
