Paso 5: Soldadura del transmisor - lista de piezas
Sólo deben intentar este proyecto si estás cómodo y competente trabajando con electricidad de alta tensión, electrónica y computadoras. Una vez que el proyecto está cerrado y no hay expuestos altos voltajes. Sin embargo, sólo debe trabajar en el proyecto cuando no esté conectado y nunca intentar probar, medir, abierto o sondeo el circuitboards mientras están conectados a un enchufe de pared. Si algo no está funcionando: parar, quitar al poder pared, luego abierto arriba y examinar. Sí tarda unos minutos más pero es mucho más seguro!
Su seguridad es su propia responsabilidad, incluyendo el uso correcto de equipos y seguridad y determinar si usted tiene suficiente habilidad y experiencia. Herramientas eléctricas, electricidad y otros recursos utilizados para este proyecto son peligrosos, a menos que utilice adecuadamente y con las precauciones adecuadas, incluyendo equipos de seguridad. Algunas fotos ilustrativas no representan medidas de seguridad o equipo, para mostrar más claramente los pasos del proyecto. Este proyecto no está diseñado para uso por niños.
Uso de las instrucciones y sugerencias es bajo su propio riesgo. Adafruit Industries LLC, se exime de toda responsabilidad por cualquier daño, lesión o gasto. Es su responsabilidad asegurarse de que sus actividades cumplan con las leyes aplicables.
OK, si está de acuerdo podemos pasar!
Transmisor partslist
Para cada salida que desea supervisar, necesitarás:

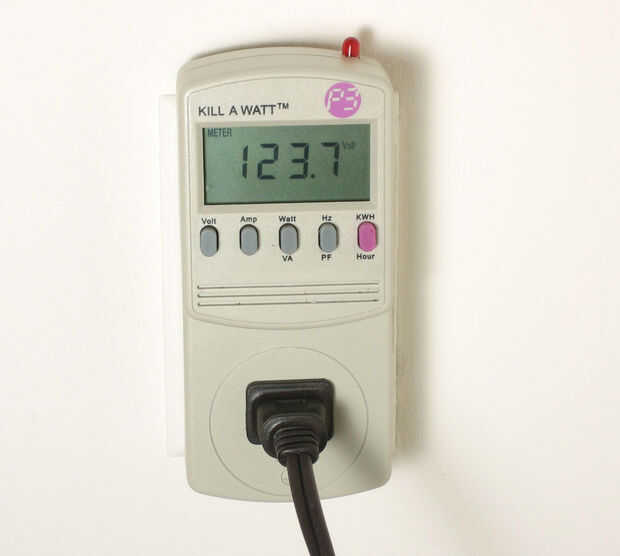

Nombre: Kill a Watt
Descripción: "Off the shelf" modelo P4400 power monitor
Ficha técnica: Kill a watt de P3
Distribuidor: un montón! Compruebe también tiendas de hardware/electrónica
Cantidad: 1
Nombre: adaptador de Adafruit XBee
Descripción: va a utilizar mi propio diseño de la Junta de XBee breakout portador pero puede usar casi cualquier tipo como usted Replica partes faltantes como los LEDs y fuente de the3.3V
Hoja de datos: Página Web
Distribuidor: Adafruit
Cantidad: 1
Nombre: módulo XBee
Descripción: Utilizaremos el XBee "serie 1" punto-multipunto 802.15.4 módulos con una antena chip parte # XB24-ACI-001. Son baratas y trabajo grande. Este proyecto probablemente no funcionará con cualquier otra versión de lo XBee y no cualquiera de los tipos de Pro de 'alta energía'.
Distribuidor: Adafruit
Cantidad: 1
Nombre: D3
Descripción: diodo 1N4001. Cualquier diodo de energía debería funcionar bien. Heck, incluso un 1n4148 o 1n914 debe aceptar. Pero 1N4001 se sugiere en el kit.
Ficha técnica: 1N4001 genérico
Distribuidor: DigikeyMouser
Cantidad: 1

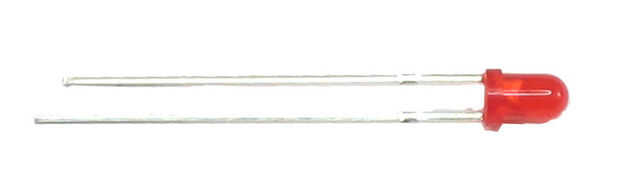

Nombre: D2
Descripción: LED difusa grande para una fácil visualización. El kit viene con verde.
Cantidad: 1
Nombre: C3
Descripción: 220uF 4V y superior (foto muestra 100uF)
Ficha técnica: genérico
Distribuidor: DigikeyMouser
Cantidad: 1
Nombre: C4
Descripción: condensador de 000uF 10, (¡ wow!) / 6.3V (foto muestra a un mero 2200uF) intentar conseguir 16 mm diámetro, 25 mm de largo
Ficha técnica: genérico
Distribuidor: Digikey [Mouser]
Cantidad: 1
Nombre: R6 R4
Descripción: resistencia de 10K 1/4W de 1% (marrón negro negro rojo oro) o resistor de 10K 1/4W de 5% (marrón negro naranja dorado). 1% es preferido, pero 5% es aceptable
Hoja de datos: genérico
Distribuidor: MouserDigikey
Cantidad: 2
Nombre: R3 R5
Descripción: resistencia de 4,7 K 1/4W de 1% (amarillo violeta negro marrón oro) o resistencia de 4,7 K 1/4W de 5% (oro rojo amarillo y violeta). 1% es preferido, pero 5% es aceptable.
Hoja de datos: genérico
Distribuidor: MouserDigikey
Cantidad: 2

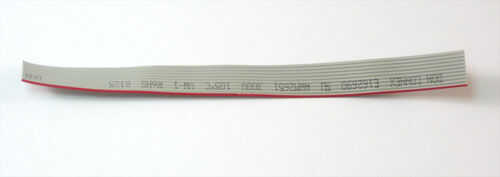

Nombre: cable de cinta
Descripción: Cable de cinta, u otro cable flexible, por lo menos 6 conductores, unos 6" de largo
Hoja de datos: cinta genérica
Distribuidor: Digikey
Cantidad: 6"
Nombre: Del encogimiento del calor
Descripción: Del encogimiento del calor! Dos pulgadas de 1/8" y 1/16 cada uno
Hoja de datos: genérico
Que ejecuta sobre $50-$60 por cada salida
