Tweet-a-watt - cómo hacer un medidor de potencia canto... (6 / 19 paso)

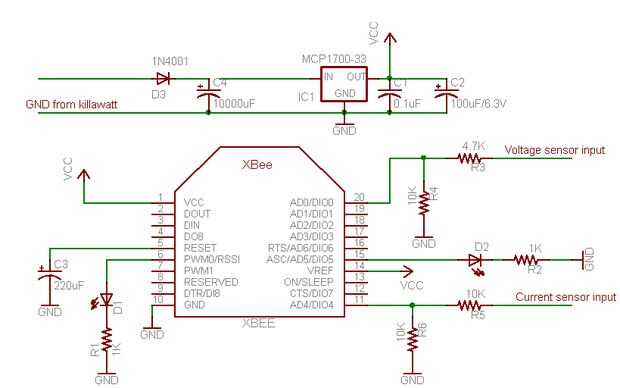

Paso 6: Esquema de transmisor

Radio XBee el hace todo el trabajo duro, escucha en dos puertos de entrada analógicos (AD0 y AD4) de tensión y datos actuales. Después transmite esa información inalámbricamente al receptor de ordenador de host XBee. Hay algunos que tenemos a ingeniero para hacer el trabajo:

1. queremos ejecutar el XBee off fuente de alimentación interna de Kill a Watt. Sin embargo su actual limitada y no ofrecen 50mA en una explosión cuando transmite el XBee. Resolvemos esto añadiendo un simple 'batería' en forma de un realmente grande condensador C4.

2. el Kill a Watt funciona a 5V pero XBees puede funcionar sólo a 3,3 v así que tenemos un regulador de voltaje IC1 y dos condensadores dos estabilizan los 3.3V suministro, C1 y C2.

3. el XBee transmitirá cada pocos segundos, incluso mientras se está cargando el condensador. Esto significa que se mantenga drenaje del condensador, reajuste, y tratar de nuevo, básicamente flipando mientras la alimentación está construyendo todavía. Nos evitar esto mediante la adición de otro bastante grande condensador C3 en la línea de reset. Esto ralentiza el XBee, retrasando la puesta en marcha por unos segundos y evita que el XBee a partir hasta que tenemos una potencia sólida.

4. los sensores analógicos de XBee a 3.3V pero los sensores de Kill a Watt a 5V. Utilizamos divisores de voltaje simple R3/R4 y R5/R6 para reducir la señal analógica a un nivel razonable
