Paso 7: Montar y crear el transmisor - 1

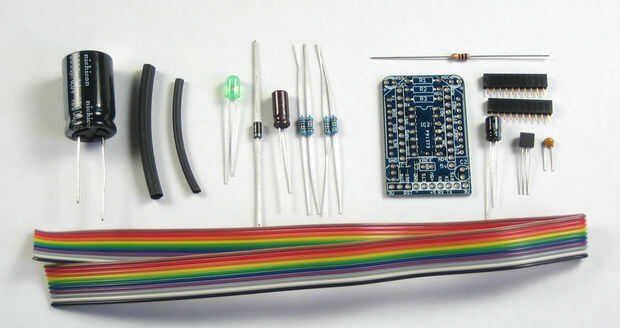

Compruebe para asegurarse de que tienes todo que lo necesario. Lo único que no se muestra aquí es la radio XBee y el Kill a Watt.

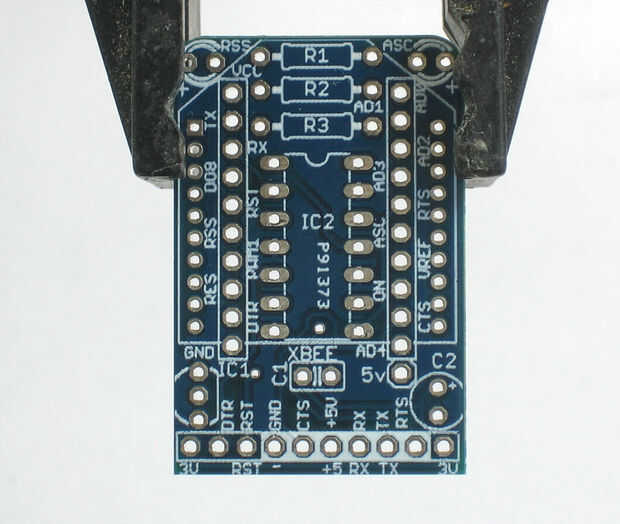

Colocar el PCB de adaptador y prepárate para la soldadura por calentar el soldador y preparando sus herramientas de mano

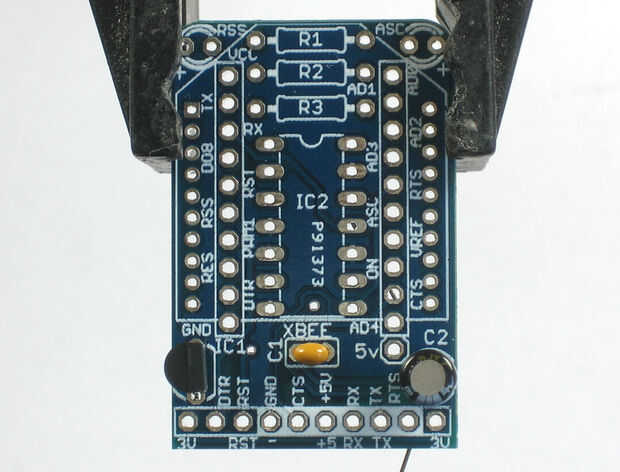

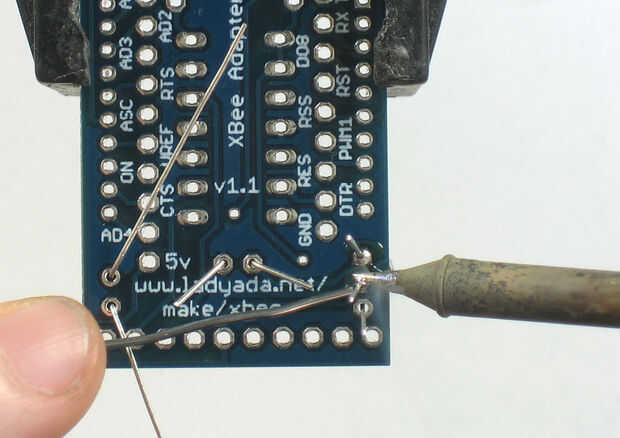

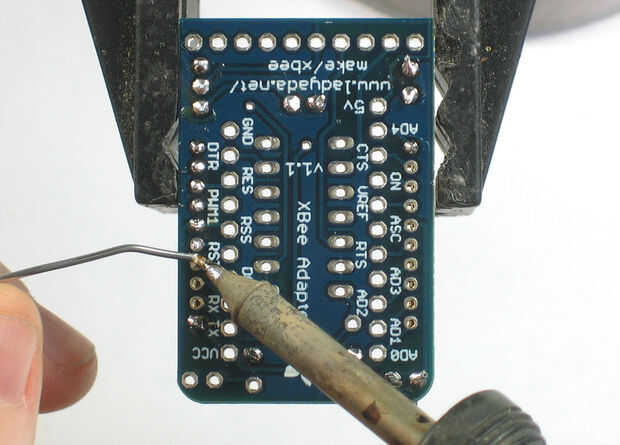

Comenzaremos soldando los 3.3V regulador, el cual es idéntico al estándar kit adaptador XBee hecho en las instrucciones del receptor. No olvide revisar la polaridad de C2 y IC1 es de la manera correcta. Luego de la soldadura y los tres componentes del clip.

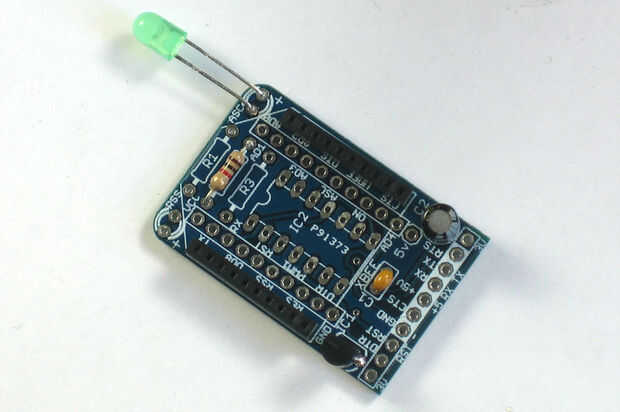

Ahora vamos a desviarse de las instrucciones estándar de adaptador XBee y añadir un LED mucho más grande en la línea de la ASC para que fácilmente vemos parpadear cuando su en el Kill a Watt. Asegúrese de observar la polaridad del LED, ya que un LED al revés hará depuración muy difícil. El cable más largo va la + orificio de soldadura marcadas.

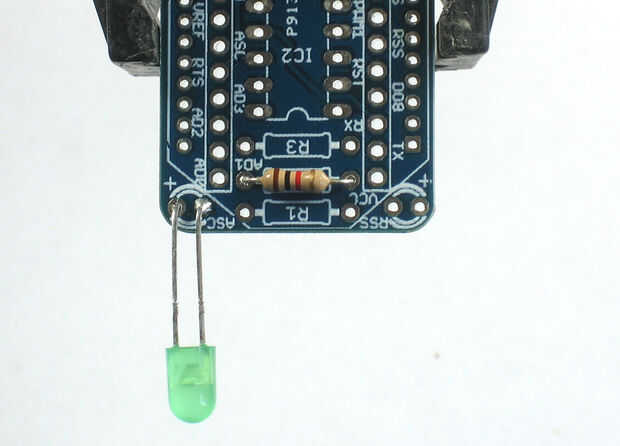

Dar el LED cerca de la mitad una pulgada de espacio más allá del extremo de la PCB tal como se muestra. También la soldadura en la correspondiente resistencia de 1K R2
En las dos cabeceras de hembra 10pin 2mm en el kit del adaptador de la soldadura. Tenga cuidado con la soldadura para que accidentalmente no llenar la cabecera de la mujer. Use una cantidad conservadora para asegurarse de que hay una conexión pero su desbordante no
