Paso 1: Configuración del Hardware.
Gracias otra vez a Intel, Audrey y Instructables para el Grove IoT Developers Kit , algunos de los componentes de este kit se requiere para este proyecto domótica. :)
Materiales necesarios:
-Un tablero de Edison Intel conectado a la placa Arduino de extensión o una Board Intel de Galileo.
-Sensor de temperatura del Grove
-Grove RGB LCD retroiluminación de la pantalla (pantalla LCD 16 * 2)
-Escudo Base Grove
-Hilos de Cable 26AWG Grove
Pasos:
1) -en primer lugar, conecte los Cables USB a la tarjeta!
2) -luego sacar el escudo de la Base de Grove y conéctelo a la tarjeta!
3) -Luego sacar un Cable 26AWG Grove y conecte el sensor de temperatura de Grove.
4) -entonces conecte el Cable al pin A0 en el escudo de la Base.
5) -ahora sacar la pantalla y conecte el cable de Grove.
6) -Conecte el otro extremo del cable de grove para I2C en el escudo de la Base de Grove!
7 ) -Eso es todo para la instalación del hardware!

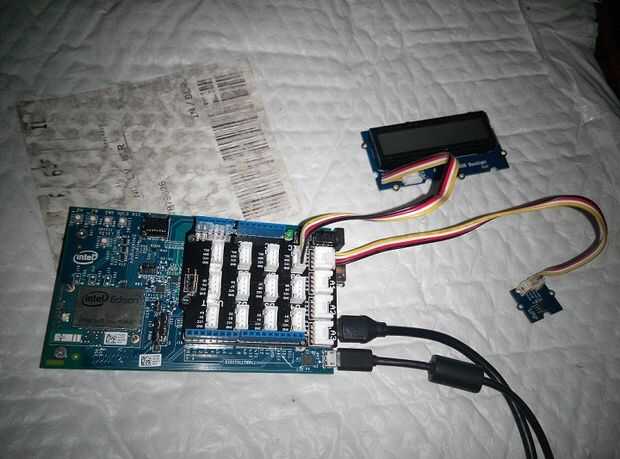

Consulte la la imagen para ver la configuración del Hardware también el Video para las conexiones y una descripción detallada!
