Paso 2: Hardware
El tweet_tree tiene tres componentes principales.
Plataforma web
Nuestra plataforma web de fuente abierta , hace el trabajo pesado. Tiene todo el hardware que necesita para conectarse a Twitter, analizar tweets y convertirlos a los colores. Los colores son almacenados en la memoria y enviados al LED ShiftBrite sobre una interfaz sencilla de 3 hilos.
La plataforma web está disponible como un kit por $35, incluido el transporte en todo el mundo. Para un extra $5 Seeed Studio lo armará para usted.

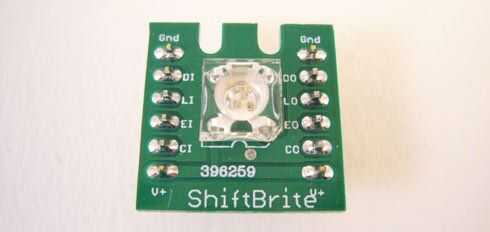

ShiftBrite LED
Un LED de alta potencia de ShiftBrite explosiones los colores enviados los tweets.
- IO2 -> cierre
- IO3 -> reloj
- IO4 -> datos
- GND -> GND
Tarda solamente tres pernos para controlar la ShiftBrite, usamos IO2-4 de la cabecera de IO de plataforma web. El pin de la IE debe estar habilitado permanentemente mediante la conexión a tierra. El módulo requiere una fuente de alimentación de 5 voltios +, hemos aprovechado la misma fuente que utiliza para la plataforma web.

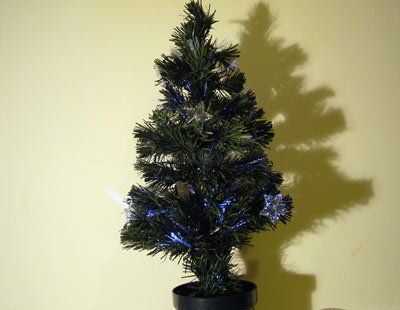

Árbol óptico de fibra
Nuestro tweet_tree es un árbol de Navidad óptico de fibra pequeña, pero podría utilizar más ShiftBrites a la luz una pantalla tamaño de árbol o yarda.

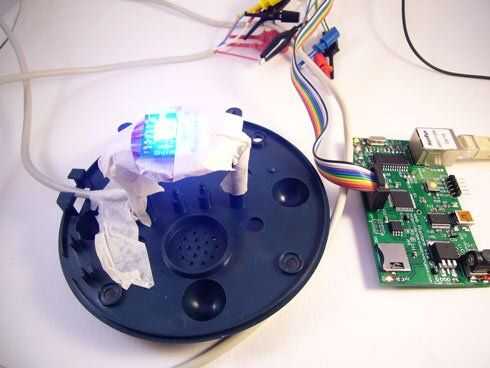

Quita el valor original de la base del árbol de fibra óptica y había reemplazado con el ShiftBrite. Una preocupación importante era que el LED no sería lo suficientemente brillante como para sustituir la lámpara halógena mini original, pero el ShiftBrite funciona perfectamente.
