Paso 2: montaje

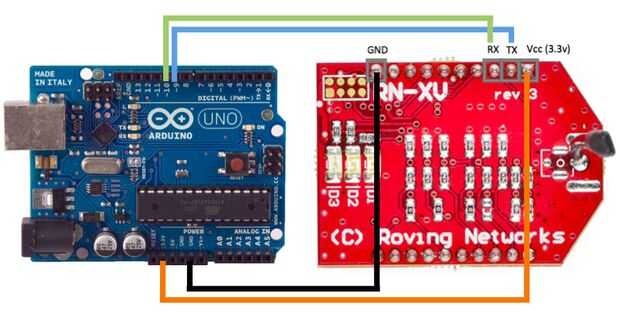

RN-XV Wifly:
Conectar el pin 3 de la Wifly a los 3.3v pin en el Arduino. Luego conectar el pin 2 (TX) de la Wifly al pin 9 (RX) en el Arduino y el pin 3 (RX) en el Wifly al pin 10 (TX) en el Arduino. Por último, conectar el pin 10 (GND) a GND de Arduino.

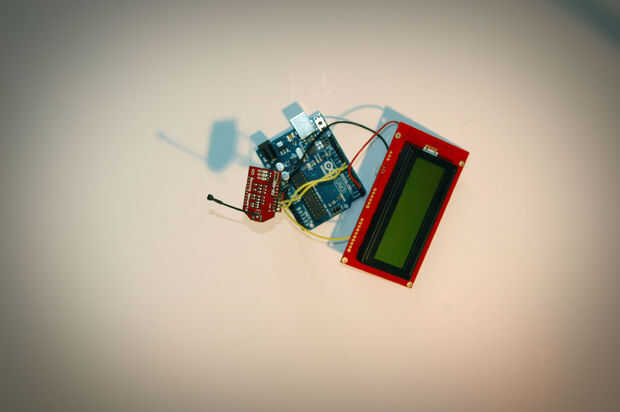

20 x 4 LCD:
La forma más fácil de conectar la pantalla a la Arduino es mediante un cable JST (ver: partes). Se puede utilizar cualquier cable JST que desee, sólo asegúrese de que no te dejes engañar por el color de los cables. Rojo no siempre significa VDD. En rojo de mi caso (un cable del sensor estándar) es señal, VDD es amarillo y negro es GND.
En Resumen: conectar VDD 5v, señal al pin 2 y GND a GND.
