Paso 6: Cableado los LEDs a la placa Arduino
2. Conecte el LED a tierra. El Arduino conduce demasiado actual (~ 40 mA) de un LED manejar, así que hacer un circuito simple de la tierra es agradable. Esto se hace conectando una resistencia de ~ 200 Ohm con un conector de tierra en el Arduino. Uno el otro cable de la resistencia de la soldadura de 10 cables de longitud decente de los terrenos a cada ciudad.

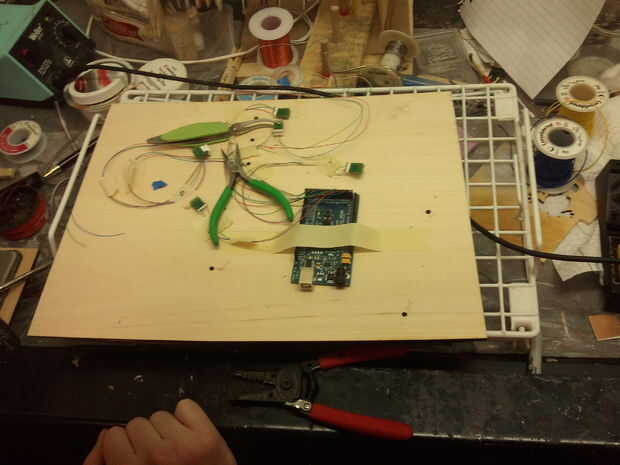

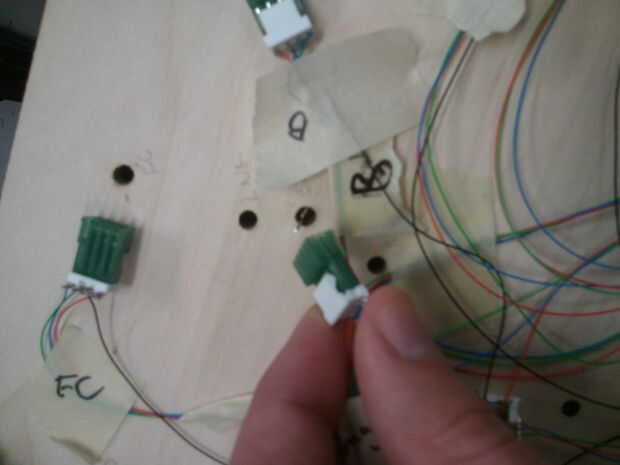

3. Conecte los LEDs a la placa Arduino. Es donde las cosas peludas. Me pareció útil para mantener una lista de las ciudades y cerca de sus correspondientes pernos. Bajé los pines GPIO cableado un cable rojo, luego un cable verde, y luego un cable azul secuencialmente. Al finalizar una secuencia RGB lo es útil utilizar cinta de enmascarar para mantener unida a ese conjunto de cables y etiquetar su ciudad correspondiente. Una vez que estaba abajo para cada ciudad (30 pines en total), cada conjunto de cables RGB a un conector de 4 pines de soldadura y la soldadura en un cable de tierra para completar el conector. Mantener los conectores conectados en el mismo esquema como los LEDs RGB. Las usé fueron tierra de rojo azul verde. El conector cerca de la ciudad correspondiente de la cinta y la cinta para el uso en el paso siguiente de la etiqueta.

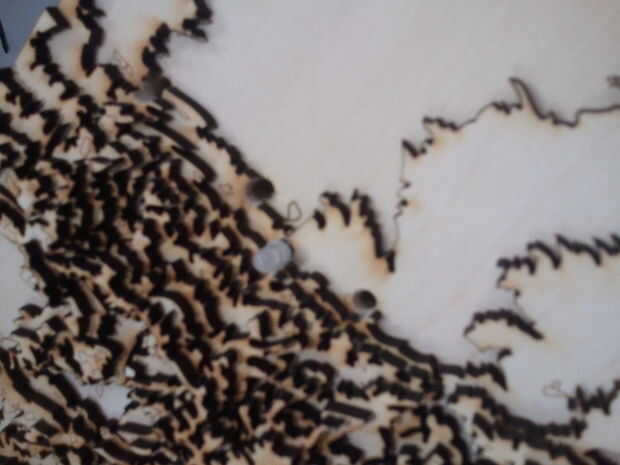

4. conectar los LEDs. Alimente los cables de los LEDs a través de los agujeros en el mapa. El bulbo debe quedar en la capa superior del mapa. Conecte los LEDs en los conectores de 4 pines, asegurándose de que los conductores del LED coinciden con usted por cable para el conector.
5. Pruebe steez. Es útil para algunos en un momento de prueba para que puede prender punto de problemas. La clave es ser organizada y mantener su ingenio sobre usted. Finalmente usted debe tenerlos todos probados y que acaba de hacer usted mismo la visualización de datos grande tangibles awesomest en ciudad!
