Twitter alimentador del perro (4 / 7 paso)

Paso 4: Paso 4: cableado tu Arduino

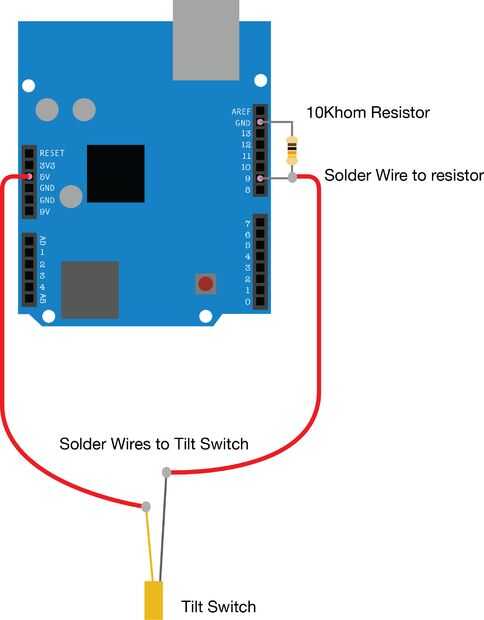

Al conectar mi Arduino, uno de los cables conectado al pin de 5 voltios y conectar un resistor de Kohm 10 al pin 9 y también el suelo. A partir de ahí, había soldado un cable a la resistencia de 10 Kohm. Ambos de estos cables se sueldan del interruptor de inclinación.

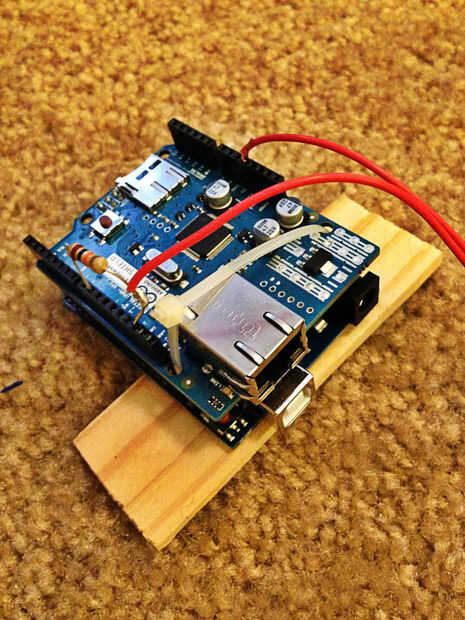

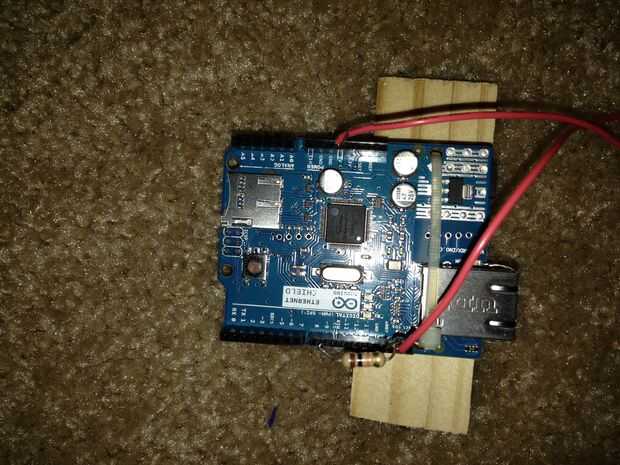

En este paso también até mi Arduino Uno y Ethernet Shield para una cuña de ventana con una atadura. Hice esto para que cuando se utiliza el velcro cara pegajosa, se peguen a la cuña y no el Arduino. El velcro se cubrirá en un paso posterior con imágenes que muestran cómo se utiliza.
