Paso 13: conexiones

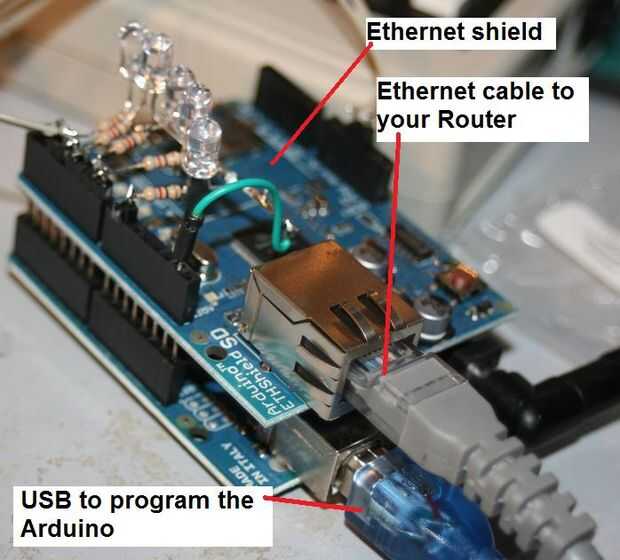

En la foto tengo lo siguiente
Protector Ethernet conectado sobre Arduino
Arduino conectado temporalmente a una computadora portátil así que puedo cargar sketch en arduino.
Cable de Ethernet entre el escudo de Ethernet y mi router
Fuente de alimentación de Arduino.
La pantalla LCD de la serie está conectada por medio de 4 cables:
+ 5V de arduino para mostrar para energía
Un cable de pantalla a GND de arduino
TX y Rx son los pines de salida Digital 2 y 3
Recuerde: Si usted quiere al activar la salida PINS ON y apagado remotamente, y tienen SENSOR de datos enviado a TWITTER, que no necesariamente tienen a tener la pantalla LCD presente, el bosquejo ejecución bien, simplemente no se moleste en conectar un módulo LCD serie.
Nota: Antes que embarcarse en este proyecto, merece la pena comprobar que la pantalla LCD está conectada y funcionando OK con el arduino. Hay ejemplos de pantallas de LCD seriales y la conexión en la Página Web de Arduino. Ir a través de uno de estos tutoriales con su código de prueba y comprobar que funciona. Problema habitual es que Rx y Tx se cruzaron, probar al revés.
Este es el módulo LCD serie exacto que utilicé en este instructivo:
http://www.robot-Electronics.co.uk/acatalog/LCD_Displays.html
Por fin tengo algunos LED para mostrar el estado de mis patillas de salida digital que estoy tratando de control con mensajes enviados por Twitter.
Se unen a los pines de salida Digital 4,5,6,7 (a través de resistencias adecuadas). Si no sabes qué resistencia para usar (pero sabe qué LED han comprado) puede utilizar cualquiera de una serie de calculadoras en línea como esta.
http://LED.linear1.org/1LED.Wiz
Sólo tienes que configurar el voltaje a 5 voltios.
Otro LED es en el Pin 9 que simplemente parpadea cuando el Arduino es esperar 1 minuto antes de buscar el siguiente mensaje de Twitter.
