Paso 3: Configuración y prueba de XBee

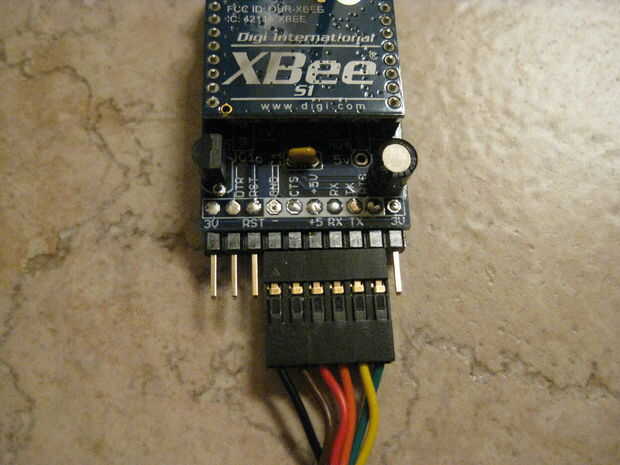

Ahora es el momento para configurar sus radios XBee. Tome el cable FTDI y conecte a lo XBee con el cable negro a tierra. Ver la primera imagen de arriba.

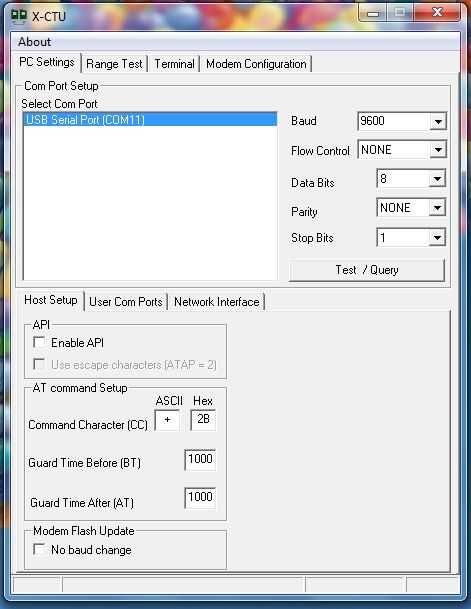

Ahora abre el X-CTU. Empiezas en la configuración de PC ficha Seleccione el puerto COM que utiliza y asegúrese de que la configuración es la siguiente:
• Velocidad en baudios: 9600
• Control de flujo: ninguno
• Bits de datos: 8
• Paridad: ninguno
• Bits de parada: 1
Haga clic en el botón de prueba o consulta para garantizar que el X-CTU puede comunicarse con el XBee.
Tiempo para actualizar tu XBee. Haga clic en el módem configuración ficha haga clic en el descargar nuevas versiones... botón para asegurarse de que tienes el firmware de versión más reciente. Si no, se descargarán automáticamente para usted. Ahora haga clic en el botón Read y se mostrará la configuración actual de lo XBee. Ir más a la versión de menú desplegable seleccione la versión disponible más reciente, entonces marque la casilla de actualización Firmware Verifique y haga clic finalmente en escritura. Siga estos pasos otra vez con su segunda XBee y luego deseleccione la casilla siempre actualizar Firmware.
Transmisor

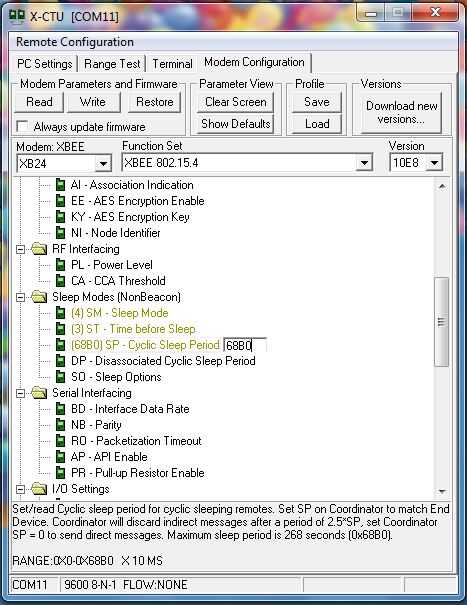

Ahora configuraremos nuestro transmisor. Conecte el XBee que desea utilizar como transmisor a su computadora y presione el botón de leer dentro de X-CTU. Usted verá una lista de todas la configuración que tiene de XBee. Navegar por la lista y realice los cambios siguientes:
• MI = 1
• SM = 4
• ST = 3
• SP = 68B0
• D0 = 2
• IT = 13
• IR = 1
¿Qué hacer estos ajuste de media? El atributo de mi es un identificador para el XBee y si estábamos usando más de un transmisor cada uno tendría su propio valor de mi. SM establece el tipo de reposo. Aquí estamos utilizando el modo de reposo cíclico. ST define el tiempo de sueño. Lo establecemos a 3 que significa que tendremos 3 milisegundos después de despertar, antes de volver a dormir. Durante este tiempo despierto el XBee transmite los datos al receptor. El valor de SP define el período de espera. Como su nombre indica, se trata de la cantidad de tiempo que la radio va a dormir para. He marcado un valor hexadecimal de 0x68B0 o 26800 en decimal. Esto dice el XBee queremos que dormir (SP * 10 mseg) = 268 segundos antes de despertar y transmitir. A continuación, configuración D0 a 2 significa que queremos que el cero digital pin esté en modo de ADC. Entonces, definimos el número de muestras por paquete, que, 0 x 13 o 19 muestras de ADC por el paquete. Y por último, IR a 1 mseg entre cada ADC muestreo.
Receptor

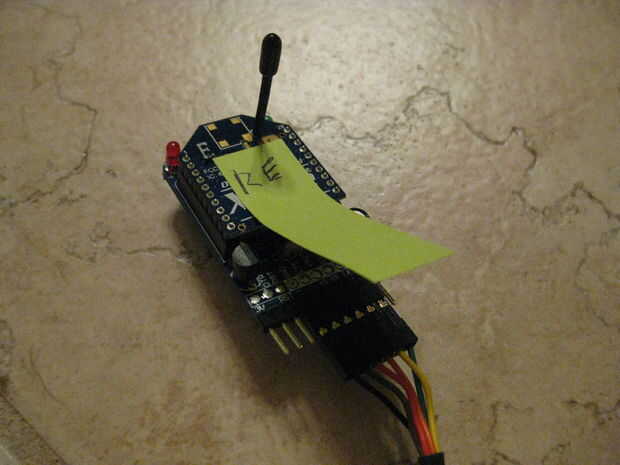

El XBee receptora no necesitará ninguna configuración adicional, por lo que una vez que se ha actualizado su firmware eso es todo. Sin embargo, recomiendo etiquetar la radio de alguna manera para que puede mantener la pista de que es el transmisor y el receptor cuál es.
Restablecimiento de un XBee para dormir

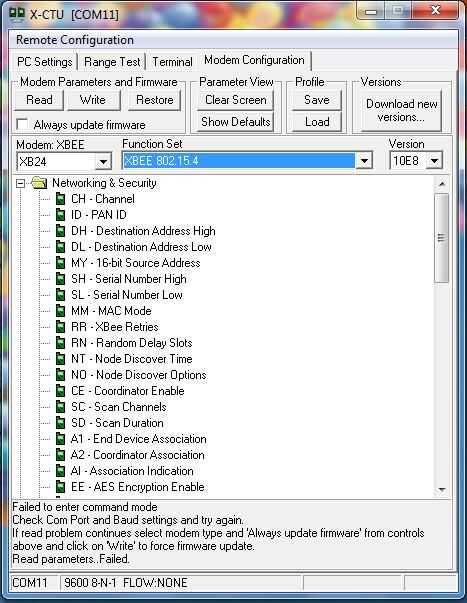

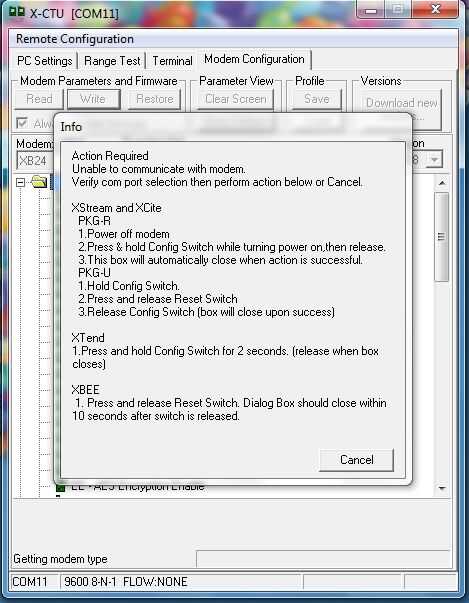

Si desea realizar cambios en el XBee posteriormente y recibe mensaje de error diciendo "Acción necesaria", entonces hay una buena oportunidad que el XBee no puede reiniciarse. Hay una solución fácil para esto. Una vez que aparece el mensaje, toque el pin GND y el pin RST en el adaptador XBee; el mensaje debería desaparecer y con éxito deben cambiar los parámetros de tu XBee.
