Paso 4: Añadir el resto de componentes

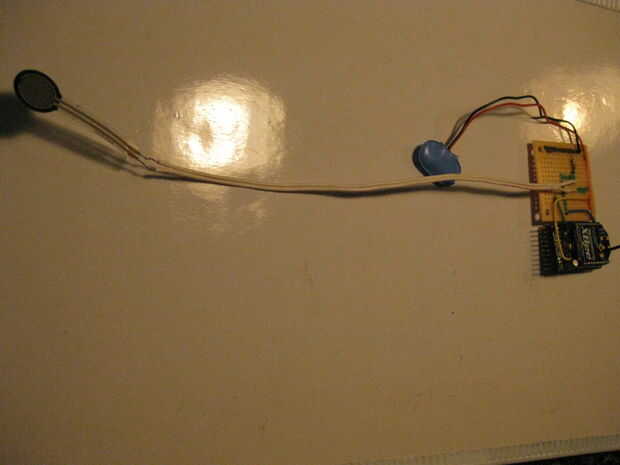

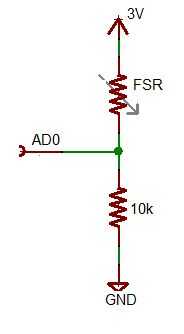

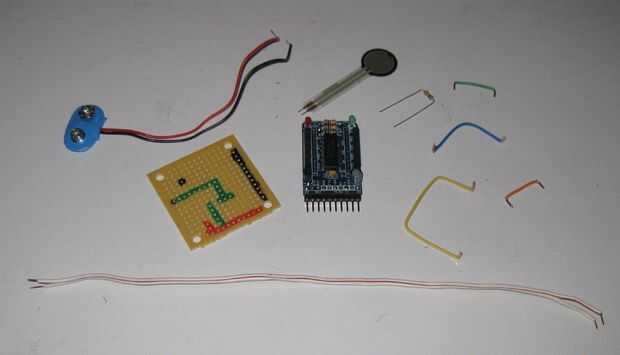

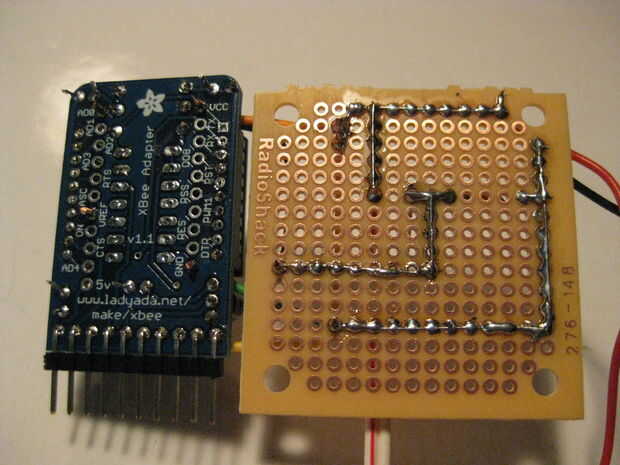

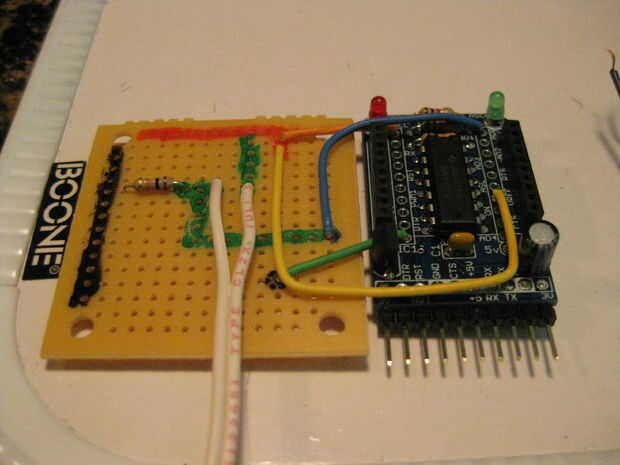

Si nos fijamos en las imágenes de arriba, las líneas rojas y negras marcan los positivo y negativo respectivamente. La conexión verde son las conexiones comunes a todos. El cable amarillo y el naranja vaya a la Vref y Vcc de lo XBee y conectar al bus positivo. El cable verde se conecta a GND en el XBee y va al grupo del autobús. Y el cable azul se conecta a AD0 en el XBee y se conecta entre el FSR y el resistor de 10 K Ohm.
En cuenta que debe ser extremadamente cuidadoso cuando se suelda a la FSR. Si mantiene el hierro en el sensor demasiado podría derretir el plástico y dañar permanentemente el sensor de.
