Paso 4: Conectar el LED
Esto da 256 pasos de control de apagado total (0) en (255) para cada uno de los canales rojo, verde y azul del LED.

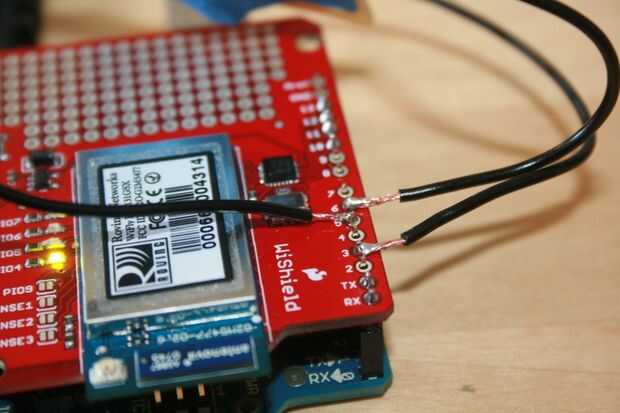

Pernos PWM de Arduino son 3,5,6,9,10,11. (ver www.arduino.cc/en/Main/ArduinoBoardDuemilanove)
Usé 3, 5 y 6.

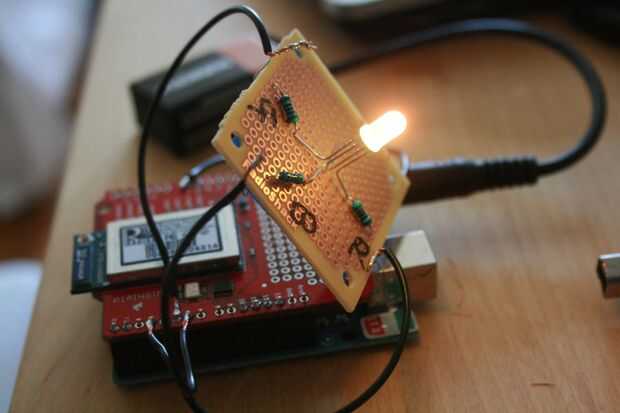

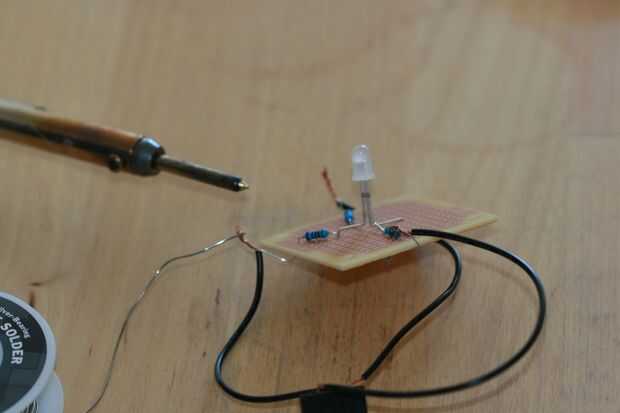

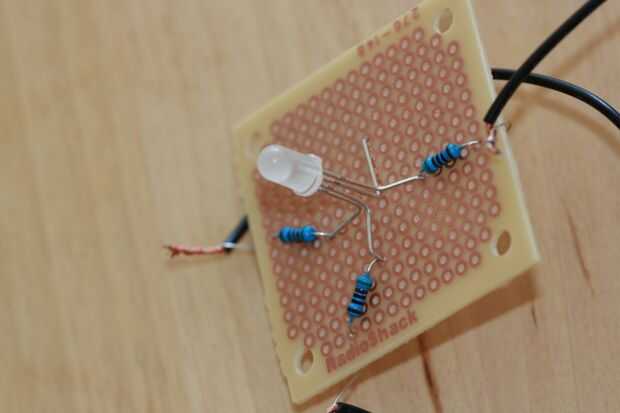

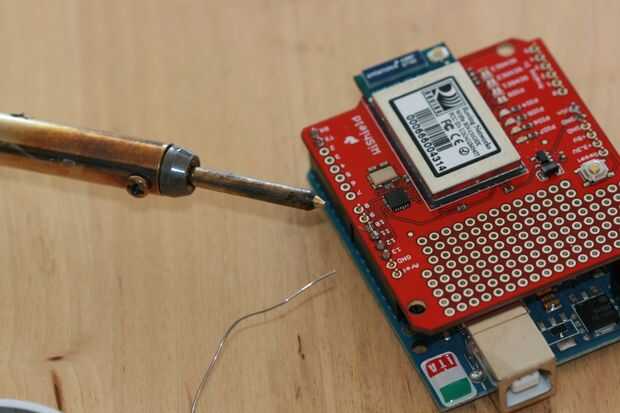

Utiliza las pinzas para doblar las patas del LED y había montado en la placa de circuito. Cada resistencia entonces se monta al lado de cada una de las piernas RGB, y los cables son trenzados entre sí. Luego añadí 4 conexión de los cables y había les había torcido. Finalmente, sueldan todas las conexiones.

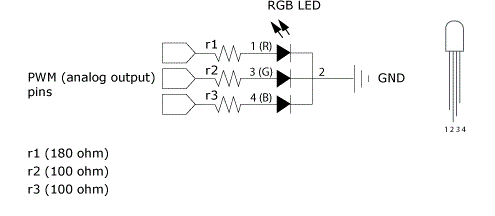

Nota: Las fotos ilustran mediante la resistencia de la misma para cada canal de color, pero debo han utilizado los niveles de resistencia en la hoja de datos:
180 ohmios para el rojo
100 ohmios para el verde
100 Ohm para azul
También tenga en cuenta, cubrí la espalda con cinta para detener cualquier cortos al poner todo en la caja aislante.
También, de la hoja de datos, "la entrada de Sensor SENS0-7 es extremadamente sensible a sobre voltaje. Bajo ninguna condición se deben conducir estos pernos arriba 1.2VDC. Colocar cualquier voltaje por encima
Esto permanentemente dañar el módulo de radio y ser inservible."
Wiring.org.co/Learning/Basics/RGBLED.html
www.sparkfun.com/datasheets/Components/YSL-R596CR3G4B5C-C10.pdf
