Paso 2: Cómo funcionan los LCDs
El disco fue bastante útil para averiguar qué pin en la pantalla LCD muestra que icono. Era clase de ingenuos pensando que un alto nivel en un perno especial de LCD se convierte en un icono particular. Aprendí que LCDs no funcionan como LEDs, necesitan ser conducido por una señal de AC.
Fuente: http://www.lxdinc.com/application_notes/lcd_direc...

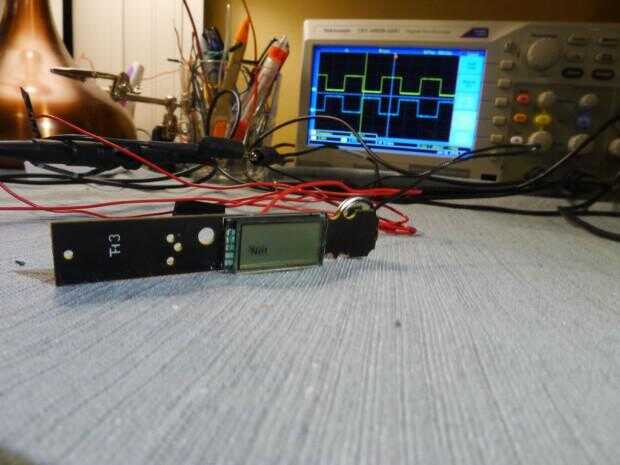

Los pernos que son fácilmente accesibles en la prueba de embarazo LCD están en la salida de la XOR. Así que cuando el icono esté encendido, eso Perno Ve el medio ciclo fase cambiada de puesto salida en relación con la forma de onda normal "reloj". Con la unidad en modo de disco, fue fácil identificar el pin de reloj (A) así como las clavijas de cada icono (C).

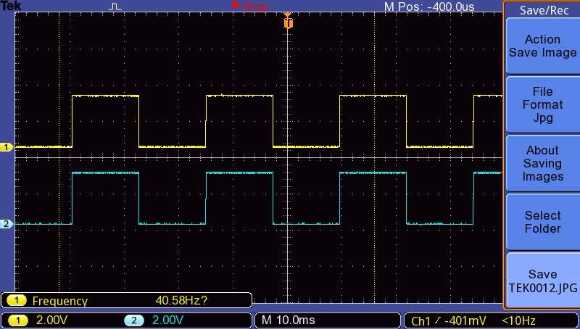

De esta forma, puedo ver que cuando el pin del icono es en fase con el pin de reloj, ese icono no se muestra.
Sin embargo, si el pin de icono no está en fase con el pin de reloj, el icono es visualizado, como la condición más abajo.

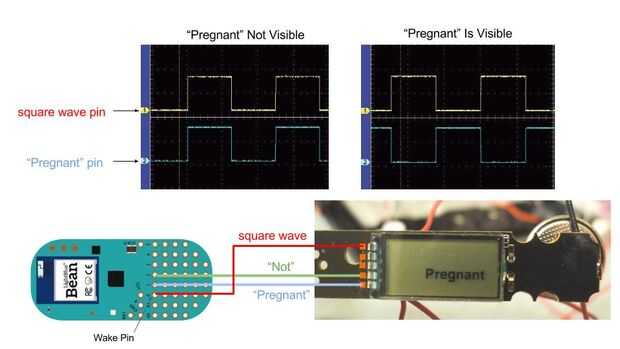

Puesto que sólo pretendo controlar el "no" y los iconos de "Embarazada", solo me falta 4 hilos: no, embarazada, reloj y la tierra. Estoy usando un grano de luz azul para el microcontrolador, que también cuenta con un transceptor Bluetooth Low Energy.
